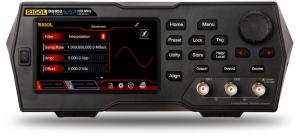

Rigol DG900 - новая серия генераторов сигналов произвольной формы

05.10.2018

Выпущена новая серия высокопроизводительных генераторов сигналов произвольной формы Rigol DG900.

В новую серию входят три модели, отличающиеся частотой генерации: DG952 (50 МГц), DG972 (70 МГц), DG992 (100 МГц).

		DG952	DG972	DG992
Макс. частота генерации		50 МГц	70 МГц	100 МГц
Количество каналов		2	2	2
Диапазон	синусоидальный сигнал	1 мкГц ~ 50 МГц	1 мкГц ~ 70 МГц	1 мкГц ~ 100 МГц
	прямоугольный сигнал	1 мкГц ~ 15 МГц	1 мкГц ~ 20 МГц	1 мкГц ~ 25 МГц
	импульсный сигнал	1 мкГц ~ 15 МГц	1 мкГц ~ 20 МГц	1 мкГц ~ 25 МГц
	пилообразный сигнал	1 мкГц ~ 1,5 МГц	1 мкГц ~ 1,5 МГц	1 мкГц ~ 2 МГц
	гармоники	1 мкГц ~ 20 МГц	1 мкГц ~ 20 МГц	1 мкГц ~ 25 МГц
	произвольной формы	1 мкГц ~ 15 МГц	1 мкГц ~ 20 МГц	1 мкГц ~ 20 МГц
	двухтональный	1 мкГц ~ 20 МГц	1 мкГц ~ 20 МГц	1 мкГц ~ 20 МГц
	PRBS	2 кбит/с ~ 40 Мбит/с
	RS-232	скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
	последовательность	2 кВыб/с ~ 60 Мвыб/с
Амплитуда сигнала (50 Ом)		1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)
Типы модуляции		AM, FM, PM, ASK, FSK, PSK, PWM
Интерфейсы		USB устройство, USB хост , LAN
Дисплей		ЖК, 3,5" TFT, 320 х 240, 16 млн.цветов

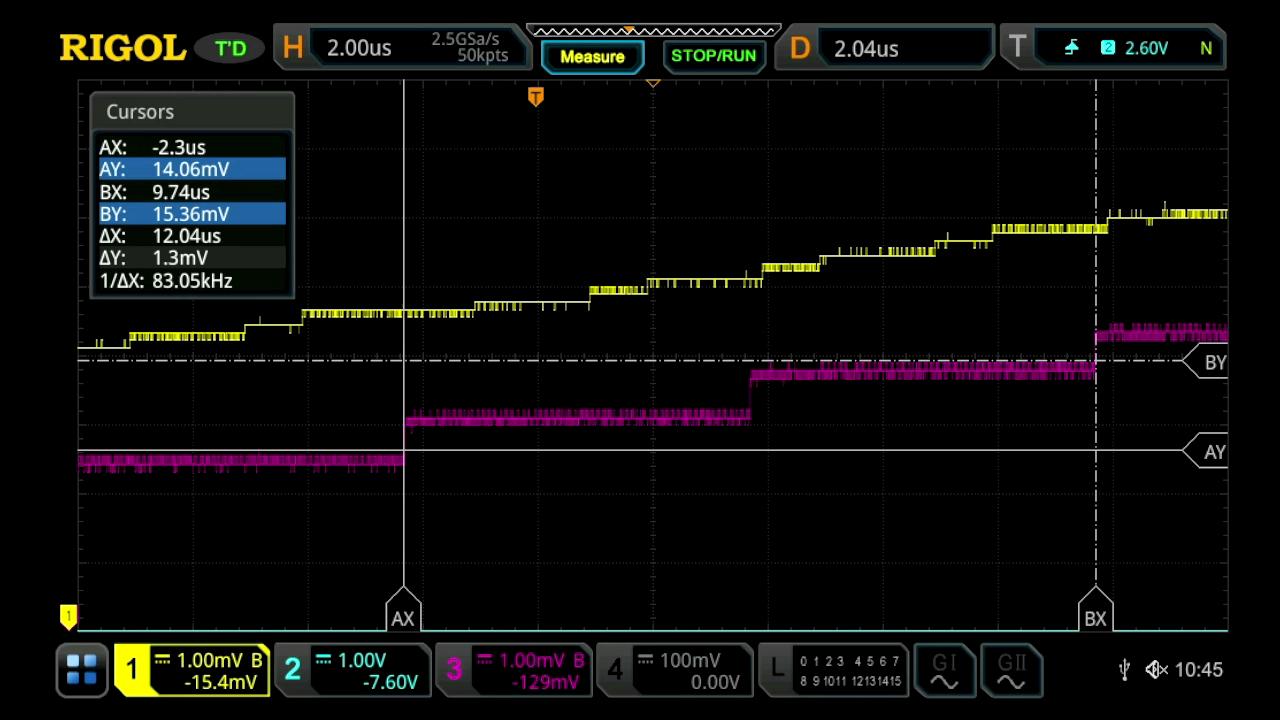

Генераторы серии DG900 имеют вертикальное разрешение 16 бит, что позволяет более надежно воспроизводить любую форму сигнала, улучшить точность воспроизведения и представление сигнала, по сравнению с традиционными 14-ти битными моделями.

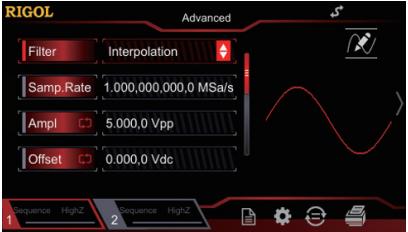

Кроме того, в новых моделях применена улучшенная инновационная технология SiFi II (Signal Fidelity), которая обеспечивает поточечное воспроизведение сигнала практически без искажений с малым уровнем джиттера 200 пс и возможностью точного задания частоты дискретизации.



В приборах обеспечиваются мощные и гибкие возможности по формированию сигналов при помощи таких функций, как фильтрация, регулировка шага, сглаживание и интерполяция. Использование технологии SiFi II наряду с 16-ти битным разрешением позволяет добиться уникальной точности и чистоты сигнала на выходе генератора.

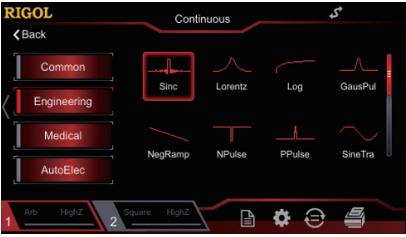

Новые универсальные генераторы Rigol серии DG900 позволяют формировать до 160 предустановленных произвольных форм сигнала, наиболее часто используемых в инженерных приложениях, медицинской электронике, автомобильной электронике, математической обработке и других областях.



Наряду со 160-тью гармоническими формами сигнала новые генераторы, аналогично серии DG1000Z, позволяют формировать сложные сигналы с АМ, ЧМ, ФМ, АМн, ЧМн, ФМн и ШИМ модуляциями, выполнять свипирование по частоте, работать в режиме выдачи пачек импульсов и генератора гармоник до 8-го порядка.

В отличие от предыдущих серий генераторов Rigol в новых моделях предусмотрена возможность создания тестовых сигналов для предварительных испытаний, имитирующие

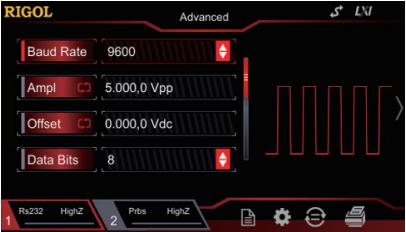

• RS232-последовательности

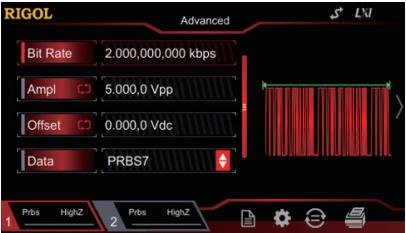

• псевдослучайные последовательности (PRBS)

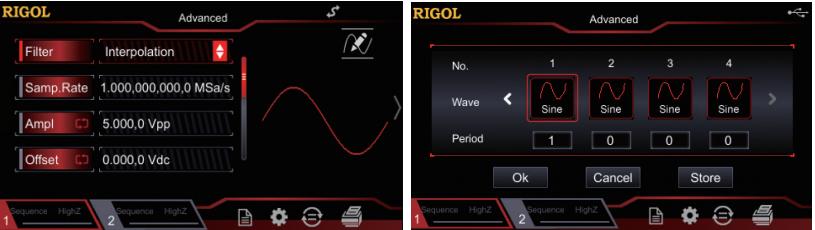

• создавать и редактировать другие полные последовательности

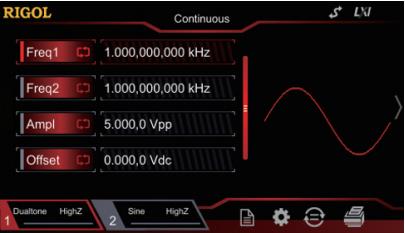

• выводить двухтональные сигналы


Расширить возможности по формированию сложных сигналов можно за счет комбинирования и наложения различных сигналов и последовательностей с разных каналов.

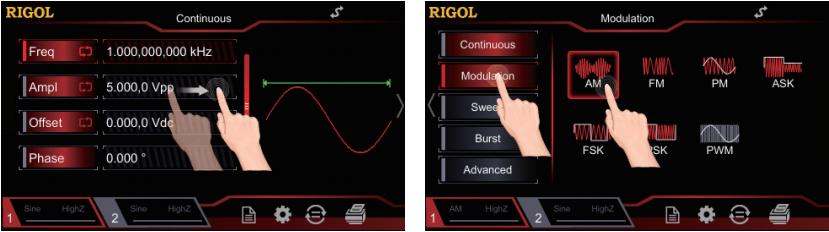

Еще одной инновацией в генераторах Rigol серии DG900 стало использование в приборах цветного 4,3 дюймового тачскрин дисплея с полным сенсорным управлением



Генераторы Rigol серии DG900 имеют оригинальный компактный дизайн с новой конструкцией системы тепловыделения, обеспечивающее устойчивое функционирование приборов в различных условиях эксплуатации.
Для дистанционного управления от персонального компьютера в приборах имеются ряд интерфейсов, расположенных на задней панели прибора, в том числе: USB device, USB host с возможностью управления по GPIB при помощи подключаемого опционального адаптера USB-GPIB. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции.
