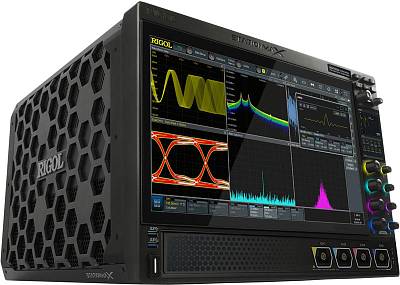

DS70304 Цифровой осциллограф

Корзина 0 позиций
на сумму 0,00 руб.

4 449 426,00 руб.

В корзину Подарок

Краткое описание

4 аналоговых канала. Полоса пропускания - 3 ГГц . Технология UltraVision 3. Макс. частота дискретизации - 20 Гвыб/с (10 Гвыб/сек на канал). Макс. память - 500 М точек (2000 М -опц.). Импеданс 1 МОм/50 Ом. Верт. разрешение 8 бит, 9-16 бит - выс.разрешение. Скорость захвата 1 млн. осц./сек. Регистратор до 2 млн. кадров. Расширенная синхронизация 12 типов. Анализ и декодир. (опц.): I2C, RS232, UART, SPI, CAN, FlexRay, LIN, I2S и MIL-STD-1553. Анализ джиттера и глазковых осциллограмм (опц.). Предварит. тестир. (опц. )USB2.0, 100Base-T. 41 тип автоизмерений.БПФ (1 млн.точек) и анализатор спектра реального времени (опц.) 4 К, 10000 крив/сек. Цифровой вольтметр. Частотомер (3-8 разр., счет. 48 бит). Интерфейс: 4 USB 3.0 -host,1 USB 3.0 - device, LAN (c VNC Web, LXI-C), HDMI; GPIB (опция). 2 сенс. дисплея: 15,6" (1920 х 1080), 3,5" (480 х 320). Вес: 22,5 кг. Размеры: 439 x 310 x 491 мм.

DS70304

Подробное описание

Технические характеристики

Характеристика		Значение
Полоса пропускания		50 Ом	3 ГГц
Полоса пропускания		1 МОм	500 МГц
Режим дискретизации		Реальное время
Количество каналов		4 аналоговых + вход внешней синхронизации
Макс. скорость захвата осциллограмм		≥1000000 осц./с
Регистрация	Режим	Обычный Пиковый детектор: 200 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение: 9 - 16 бит
	Максимальная дискретизация (реальное время)	20 Гвыб/с (10 Гвыб/с - два канала/все каналы)
	Максимальная дискретизация (реальное время)	20 Гвыб/с (10 Гвыб/с - два канала/все каналы)
	Глубина записи	Штатно: 500 М точек Опция: 2000 М точек (один канал включен), 1000 М точек (два канала/все каналы включены)
	Глубина записи
Параметры вертикальной системы	Связь по входу	открытый, закрытый, земля
	Связь по входу	открытый, закрытый, земля
	Входной импеданс	1 MОм ± 1% \|\| 17 пФ ± 3 пФ , 50 Ом ± 2,5%
	Учет ослабления пробников	0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
	Определение пробников	автоматическое определение пробников Rigol
	Максимальное входное напряжение	1 МОм	30 Вскз или ±40 Вмакс (DC + Vпик)
	Максимальное входное напряжение	50 Ом	5 Вскз
	Вертикальное разрешение	8 бит 9 - 16 бит (выбираемое) режим высокого разрешения
	Вертикальное отклонение	1 МОм	1 мВ/дел ~ 10 В/дел
	Вертикальное отклонение	50 Ом	1 мВ/дел ~ 1 В/дел
	Диапазон смещения	1 МОм	±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел )
	Диапазон смещения	50 Ом	±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел)
	Динамический диапазон	±5 дел (8 бит)
	Ограничение полосы пропускания	1 МОм	20 МГц, 250 МГц
	Ограничение полосы пропускания	50 Ом	20 МГц, 250 МГц, 1 ГГц или 2 ГГц
	Погрешность коэффициента усиления	±2% от полной шкалы
	Погрешность смещения	<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
	ESD защита	±8 кВ (на входе BNC)
	Изоляция между каналами	≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)
Параметры горизонтальной системы	Коэффициент развертки	100 пс/дел ~ 1000 с/дел
	Коэффициент развертки	100 пс/дел ~ 1000 с/дел
	Временное разрешение	0,5 пс
	Погрешность временной баз	±0,5 ppm ± 1 ppm/год
	Погрешность временной баз	±0,5 ppm ± 1 ppm/год
	Максимальная задержка	Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
	Диапазон коррекции смещения между каналами	±100 нс
	Режимы	Y-T, X-Y, самописец (≥200 мс/дел), сканирование (≥50 мс/дел)
Вертикальное разрешение	Полоса (разрешение)	20 Гвыб/сек	2 ГГц (9 бит) 1 ГГц (10 бит) 500 МГц (12 бит) 200 МГц (14 бит) 75 МГц (16 бит)
		20 Гвыб/сек
		10 Гвыб/сек	1 ГГц (9 бит) 500 МГц (10 бит) 250 МГц (12 бит) 100 МГц (14 бит) 50 МГц (16 бит)
Уровень шума		50 Ом	400 мкВскз (1 мВ/дел) 400 мкВскз (2 мВ/дел) 600 мкВскз (5 мВ/дел) 680 мкВскз (10 мВ/дел) 1,4 мВскз (20 мВ/дел) 3,5 мВскз (50 мВ/дел) 5,6 мВскз (100 мВ/дел) 15 мВскз (200мВ/дел) 28 мВскз (500 мВ/дел) 35 мВскз (1 В/дел)
Уровень шума		1 МОм	500 мкВскз (1 мВ/дел) 500 мкВскз (2 мВ/дел) 600 мкВскз (5 мВ/дел) 900 мкВскз (10 мВ/дел) 2 мВскз (20 мВ/дел) 4 мВскз (50 мВ/дел) 8 мВскз (100 мВ/дел) 25 мВскз (200мВ/дел) 30 мВскз (500 мВ/дел) 60 мВскз (1 В/дел) 110 мВскз (2 В/дел) 300 мВскз (5 В/дел) 600 мВскз (10 В/дел)
Измерения	Курсорные	Количество курсоров	2 пары XY курсоров
		Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
		Измерения в X-Y режиме	X = Канал 1, Y = Канал 2


	Автоматические	Количество автоизмерений	41 тип
		Источник	аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
		Режим измерения	обычный (програмно, при памяти ≥1 М точек) с повышенной точностью (по всей длине памяти)
		Максимальное количество отображаемых на канал	14 типов
		Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
		Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
		Другие	Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
		Другие
		Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции	Количество отображаемых одновременно	4
	Операции	A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
	Цветовая градация	Поддерживается в математических операциях, в т.ч. БПФ
	БПФ (FFT)	Максимальная длина	1 М точек
		Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
		Цветовая градация	поддерживается
		Поиск пиков	максимум 15 пиков
	Расширенный БПФ (FFT)	Максимальная длина	64 К точек
		Скорость захвата	10000 спектр/сек
		RBW	ручной / авто
		Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
		Поиск пиков	максимум 15 пиков
Анализ осциллограмм	Запись и воспроизведение	Память	Сегментированная память 2 млн.сегментов
		Память	Сегментированная память 2 млн.сегментов
		Источник	аналоговые каналы (CH1 ~ CH4)
		Режим	покадровое или непрерывное воспроизведение; вычисление, измерение и декодирование воспроизводимых сигналов
	Pass / Fail	Источник	аналоговые каналы (CH1 ~ CH4)
	Цветовая градация	Источник	аналоговые каналы (CH1 ~ CH4)
		Темы	температура, интенсивность
		Режим	во всех режимах
	Анализ глазковых диаграмм (опция DS70000-JITTA)	Источник	аналоговые каналы (CH1 ~ CH4)
		Восстановление тактовой частоты	поддержка
		Тип	автоматический, полуавтоматический, ручной
		Диапазон	1 млн.точек
	Измерение джиттера (опция DS70000-JITTA)	Источник	аналоговые каналы (CH1 ~ CH4)
		Восстановление тактовой частоты	поддержка
		Тип	автоматический, полуавтоматический, ручной
		Вид джиттера	TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажение рабочего цикла), ISI (межсимвольные помехи), BR (соотношение битов) и TIE.
		Отображение	График, гистограмма, спектр
Декодирование	Стандартно	Параллельно (до 4 бит на аналоговых каналах)
Декодирование	Опционально	RS-232 / UART декодирование - опция DS70000-EMBDA I²C / SPI декодирование - опция DS70000-EMBDA LIN / CAN декодирование - опция DS70000-AUTOA FlexRay декодирование - опция DS70000-AUTOA I²S декодирование - опция DS70000-AUDIOA MIL-STD-1553 декодирование - опция DS70000-AEROA

Система запуска

Источник запуска	аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети
Режим запуска	Авто, обычный, одиночный
Тип связи	AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	Внутренний	аналоговая полоса осциллографа
	Внешний	200 МГц
Чувствительность триггера	Внутренний	0,5 дел.: ≥ 50 мВ/дел доступна шумовая режекция, 0,7 дел.
	Внешний	DC ~ 100 МГц: 200 мВпп 100 МГц ~ 200 МГц: 500 мВпп
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±5 В
	Сеть	фикс. 40% - 60%
Внешний запуск EXT TRIG	Входной импеданс	1MΩ±1%, SMA разъем
	Джиттер запуска	<200 пс скз (при одном включенном канале)

Типы запуска	Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232/UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Запуск по фронту	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), внешний, сеть
Запуск по длительности импульса	Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по скорости нарастания	Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
	Диапазон установок	200 пс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><

	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по истечении времени (TimeOut)	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Время	200 пс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по ранту	Условие	прохождение через заданный уровень
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	нарастающий, спадающий
	Позиция запуска	вход, выход, время
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание	Фронт	нарастающий, спадающий
	Установка времени	200 пс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4)

RS-232 / UART запуск (опция DS70000-EMBDA)	Условие запуска	Start, Error, Check Error, Data

	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
I²C запуск (опция DS70000-EMBDA)	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит

	Источник запуска	аналоговые каналы (CH1 ~ CH4)
SPI запуск (опция DS70000-EMBDA)	Условие запуска	CS, TimeOut
	Разрядностья	4 бит ~ 32 бит
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
CAN запуск (опция DS70000-AUTOA)	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 10 Мбит/с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
FlexRay запуск (опция DS70000-AUTOA)	Условие запуска	Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
	Скорость	до 10 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
LIN запуск (опция DS70000-AUTOA)	Условие запуска	Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
I²S запуск (опция DS70000-AUDIOA)	Тип канала	левый, правый, левый и правый
	Условие сравнения	＝, ≠, ＞, ＜, ＜＞, ＞＜
	Режимы	I²S, LJ, RJ
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
MIL-STD-1553 запуск (опция DS70000-AEROA)	Условие запуска	Triggers on Sync (Data Sync, Cmd/Status Sync, All Sync), Data, RTA, RTA +11Bit, Error (Sync Error и Check Error)
	Источник запуска	аналоговые каналы (CH1 ~ CH4)

Цифровой вольтметр

Источник				аналоговые каналы (CH1 ~ CH4)
Функция измерения				DC, AC+DC RMS, AC RMS
Разрешение				ACV/DCV: 3 бита
Режим измерения				диаграмма, превышение свыше 3 с, построение тренда

Частотомер

Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4), внешний
	Разрешение	3-8 бит, пользовательское
	Максимальная частота	максимальная частота аналогового канала
Функция измерения		частота, период, счет импульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база		внутренний источник опорной частоты

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 15,6", емкостной сенсорный мультитач
Разрешение дисплея	1920 (по горизонтали) × 1080 (по вертикали) точек
Сетка	10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение	выкл; от 100 мс до 10 с; бесконечно
Яркость	256 уровней (ЖК, HDMI)

Энергонезавсисмая память

Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin), list data (.csv), reference waveform data (.ref, .csv, .bin)
Опорные осциллограммы	10 осциллограмм

Порты ввода / вывода

USB 3.0 Hi-speed Host		2 на передней панели, 2 на задней панели
USB 3.0 Hi-speed Device		1 на задней панели (совместимость с USBTMC)
LAN		1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C)
WEB интерфейс		поддержка VNC Web
HDMI видеовыход		1 на задней панели (HDMI 1.4, A plug)
Aux Output комбинированный выход	Разъем	SMA на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 10 нс...10 мс)
10 M In/Out	Вход	SMA разъем на задней панели Импеданс 50 Ом Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм) Частота 10 МГц ± 10 ppm
10 M In/Out	Выход	SMA разъем на задней панели Импеданс 50 Ом Амплитуда 1,5 Впп (синусоидальная форма)
Выход компенсации пробника	Частота	меандр 1 кГц
Выход компенсации пробника	Амплитуда	3 Вп-п

Питание

Напряжение	100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность	<500 Вт
Предохранитель	3,15 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	439 мм × 310 мм × 491 мм (ШВГ)
Вес	22,5 кг без упаковки 29,5 кг с упаковкой

Стандартная комплектация

Осциллограф
Кабель питания
USB кабель
Пассивный высокоимпедансный пробник (500 МГц) RP3500A 4 шт

Дополнительная комплектация

Название	Назначение
Опции расширения функциональности
DS70000-EMBDA	Опция анализа и запуска по шинам RS-232/UART, I²C и SPI
DS70000-AUTOA	Опция анализа и запуска по шинам CAN, CAN-FD, LIN, FlexRay
DS70000-AUDIOA	Опция анализа и запуска по шинам I²S
DS70000-AEROA	Опция анализа и запуска по шинам MIL-STD-1553
DS70000-JITTA	Опция измерения джиттера и анализ глазковых диаграмм
DS70000-USBC	Опция предварительного тестирования (Pre-compliance) USB2.0
DS70000-ENETC	Опция предварительного тестирования (Pre-compliance) 100Base-T
DS70000-RTSA	Опция анализатора спектра реального времени RTSA
DS70000-RL-20	Опция расширения глубины записи до 2000 М точек
Дополнительные аксессуары и принадлежности
PVA8350	Активный дифференциальный пробник (3,5 ГГц)
PVA8500	Активный дифференциальный пробник (5 ГГц)
PVA8700	Активный дифференциальный пробник (7 ГГц)
PCA1030	Токовый пробник (50 МГц, 30A)
PCA2030	Токовый пробник (100 МГц, 30A)
PCA1150	Токовый пробник (100 МГц, 150A)
PHA0150	Высоковольтный дифференциальный пробник (75 МГц, 1400 В)
PHA1150	Высоковольтный дифференциальный пробник (100 МГц, 1400 В)
USB-GPIB	Интерфейс USB-GPIB

Назад в раздел

Поиск по сайту

Авторизация

Информация

Журнал "Контрольно-измерительные приборы и системы"
