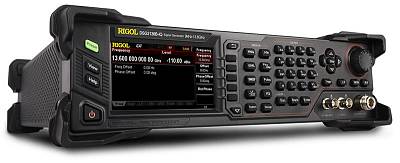

DSG3065B-IQ Генератор сигналов высокочастотный
DSG3065B-IQ Генератор сигналов высокочастотный
Корзина
0 позиций
на сумму 0,00 руб.
2 328 180,00 руб.
В корзину Подарок
Краткое описание
Частотный диапазон: 9 кГц…6,5 ГГц. Диапазон IQ: 50 МГц to 6.5 ГГц. Точность 0,1 ppm (10 ppb - опция OCXO-B08). Старение <1ppm/год (<30 ppb/год - опция OCXO-B08). Разрешение 0,01 Гц. Амплитуда выходного сигнала: -110 дБм…+13 дБм (установка -130 дБм…+27 дБм). Фазовый шум <-116 дБн/Гц@20кГц. Свипирование по частоте и амплитуде. Встроенный модулирующий генератор. Режимы модуляции: АМ, ЧМ, ФМ, импульсная, I/Q модуляция. Импульсный генератор и генератор паттернов (опция DSG3000B-PUG). Интерфейсы USB-host/device, LAN (LXI). Дисплей 4,3" TFT(480x272). Размеры: 364х112х420 мм. Вес: 8,03 кг
DSG3065B-IQ
Акция!
Подробное описание
Технические характеристики
Характеристика
Значение
ЧАСТОТА
Частотные характеристики
Диапазон частот
9 кГц...6,5 ГГц (IQ: 50 МГц...6,5 ГГц)
Разрешение
0,01 Гц
Скорость переключения
<10 мс (типичное)
Частотные диапазоны
Частотные диапазоны
Значение частоты
N
1
f ≤ 227.5 МГц
0,25
Внутренний источник опорной частоты
Частота опорного генератора
10 МГц
Погрешность после калибровки
<0,1 ppm
Температурная стабильность (0°С...50°С)
<1,0 ppm
Старение
<1 ppm / год
Выход внутреннего опорного генератора
Частота
10 МГц
Уровень
+5 дБ...10 дБ (типичное)
Выходной импеданс
50 Ом (номинальное)
Вход для внешнего опорного генератора
Частота
10 МГц
Уровень
0 дБ ...+10 дБ (типичное)
Входной импеданс
50 Ом (номинальное)
Максимальная девиация
±5 ppm
Свипирование по частоте
Рабочие режимы
пошаговое, по списку
Режим
одиночное, непрерывное
Диапазон
полный
Форма
треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (USB, LAN)
Спектральный состав
Гармонические искажения (CW режим, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм)
2 МГц < f ≤ 6,5 ГГц, уровень ≤ +13 дБм
< -30 дБн
Субгармонические искажения (CW режим)
3,6 ГГц < f ≤ 6,5 ГГц
< -60 дБн; < -70 дБн (типичное)
Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц)
100 кГц< f ≤ 1,5 ГГц
< -60 дБн; < -70 дБн (типичное)
1,5 ГГц < f ≤ 3,6 ГГц
< -54 дБн; < -64 дБн (типичное)
3,6 ГГц < f ≤ 6,5 ГГц
< -48 дБн; < -58 дБн (типичное)
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц)
f = 1 ГГц
< -110 дБн/Гц; < -116 дБн/Гц (типичное)
f = 6,5 ГГц
< -98 дБн/Гц; < -102 дБн/Гц (типичное)
Общие искажения (CW режим, RMS f= 1 ГГц)
0,3 кГц...3 кГц
< 10 Гц скз, <5 Гц скз (типичное)
0,03 кГц...20 кГц
< 50 Гц скз, <10 Гц скз (типичное)
УРОВЕНЬ
Диапазон установки
Нормированное значение
Устанавливаемое значение
Максимальный выходной уровень
9 кГц ≤ f < 100 кГц
+5 дБм
100 кГц ≤ f < 1 МГц
+10 дБм
+15 дБм
1 МГц ≤ f < 200 МГц
+13 дБм
+20 дБм
200 МГц < f ≤ 3,6 ГГц
+13 дБм
+27 дБм
3,6 ГГц < f ≤ 6,5 ГГц
+13 дБм
+20 дБм
Минимальный выходной уровень
9 кГц ≤ f < 100 кГц
-130 дБм
100 кГц < f ≤ 3,6 ГГц
-110 дБм
-130 дБм
3,6 ГГц < f ≤ 6,5 ГГц
-110 дБм
-130 дБм
Абсолютная неопределенность
-60 дБм ~ макс. спец. уровень
-90 ~ -60 дБм
-110 ~ -90 дБм
Погрешность установки уровня
9 кГц ≤ f < 100 кГц
≤0,7 дБ (тип.)
≤0,7 дБ (тип.)
≤0,7 дБ (тип.)
100 кГц < f ≤200 МГц
≤0,7 дБ
≤0,9 дБ
≤1,1 дБ
200 МГц < f ≤ 3,6 ГГц
≤0,7 дБ
≤0,9 дБ
≤1,1 дБ
3,6 ГГц < f ≤ 6,5 ГГц
≤0,9 дБ
≤1,1 дБ
≤1,3 дБ
КСВН (1 МГц ≤ f ≤ 6,5 ГГц )
≤1,8 (типичное)
Установка уровня
Время установки (20°С ~ 30°С)
≤5 мс (типичное)
Обратная мощность
Макс. обратная мощность
Макс. напряжение постоянного тока
50 В DC
1 МГц < f ≤ 6,5 ГГц
1 Вт
Свипирование по апмлитуде
Рабочие режимы
пошаговое, по списку
Режим
одиночное, непрерывное
Диапазон
полный уровень
Форма
треугольник, пила
Шаг изменения
линейный, логарифмический
Количество точек
пошаговое: 2...65535
Временной диапазон
20 мс...100 с
Запуск
Авто, ручной, внешний, по шине (USB, LAN)
ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)
Формы сигнала
синус, меандр
Частотный диапазон
синус
DC ~ 200 кГц
меандр
DC ~ 20 кГц
Разрешение
0,01 Гц
Выходное напряжение
DC
-3 В ~ 3 В
AC
0 В ~ 3 Впик
Разрешение
2 мВ
МОДУЛЯЦИЯ
Амплитудная модуляция (АМ)
Диапазон несущей
≤ 3,6 ГГц
Источник
внутренний, внешний
Глубина
0 %...100 %
Разрешение
0,1 %
Погрешность установки глубины АМ (fмод = 1 кГц)
<4 % уст. значения + 1 %
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм)
<3 % (типичное)
Неравномерность АЧХ
< 3 дБ (номинал.)
Частотная модуляция (ЧМ)
Диапазон несущей
≤ 3,6 ГГц
Источник
внутренний, внешний
Девиация
N x 1 МГц (номинал.)
Разрешение
<0,1 % девиации или 1 Гц, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)
<2 % уст. значения + 20 Гц
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц)
<2 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)
< 3 дБ (номинал.)
Фазовая модуляция (ФМ)
Диапазон несущей
≤ 3,6 ГГц
Источник
внутренний, внешний
Макс. девиация
N x 5 рад (f>23,4375 МГц)
Разрешение
<0,1 % девиации или 0,01 рад, что больше
Погрешность установки (fмод = 1 кГц, внутренний режим)
<1 % уст. значения + 0,1 рад
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад)
<1 % (типичное)
Неравномерность АЧХ (10 Гц ~ 100 кГц)
< 3 дБ (номинальное)
Импульсная модуляция (опция DSG3000B-PUG)
Диапазон несущей
≤ 3,6 ГГц
Источник
внутренний, внешний
Диапазон включения / выключения
>70 дБ (100 кГц < f ≤ 3,6 ГГц)
Время нарстания / спада (10% / 90%)
<50 нс
Частота повторения импульсов
DC ~ 1 МГц
Импульсный генератор (опция DSG3000B-PUG)
Режим
одиночный импульс
Период
Диапазон
40 нс ~170 с
Разрешение
10 нс
Длительность
Диапазон
10 нс ~ (170 с ~ 10 нс)
Разрешение
10 нс
Задержка запуска
Диапазон
10 нс ~170 с
Разрешение
10 нс
Запуск
Авто, внешний запуск, внешний строб, ручной, по шине (USB, LAN)
Генератор паттернов (опция DSG3000B-PUG)
Импульсный генератор паттернов
Количество импульсов
1 ~ 2047
Временной диапазон
20 нс ~170 с
Повторение паттернов
1 ~ 256
I/Q модуляция
Диапазон несущей
50 МГц ≤ f ≤ 6.5 ГГц
Источник модуляции
внутренний, внешний
Полоса (RF)
Внешняя модуляция
Полоса (I или Q)
до 60 МГц (номинал.)
RF (I + Q)
до 120 МГц (номинал.)
Внутренняя модуляция
Полоса (I или Q)
до 30 МГц (номинал.)
RF (I + Q)
до 60 МГц (номинал.)
Подавление несущей
50 МГц ≤ f ≤ 6 ГГц
≥ 40 дБн (типичное)
Подавление боковой полосы
50 МГц ≤ f ≤ 6 ГГц
≥ 40 дБн (типичное)
Внешние входы I/Q
КСВН
<1,5
Полное значение на входе
0,5 Вскз (I+Q)скз
Внутренняя модуляция
EVM
16QAM, root cosine фильр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм)
≤2,0%скз (типичное)
QPSK, root cosine фильр (α=0,22), 4 Мвыб/с (вых.уровень ≤ 4 дБм)
≤2,0%скз (типичное)
Внешняя модуляция
EVM
CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, вых. уровень ≤ 4 дБм)
≤2,0%скз (типичное)
ACPR
≥ 70 дБ
Генератор I/Q огибающей
Выходной импеданс
50 Ом (номинал.)
Выходное напряжение
Диапазон установки
0,02 Вп-п ~1,5 Вп-п
Разрешение
1 мВ
АЧХ неравномерность (@1 МГц)
≤10 МГц
< 0,5 дБ (номинал.)
≤30 МГц
< 1,0 дБ (номинал.)
I/Q дисбаланс
Магнитуда
< 0,1 дБ (номинал.) ≤10 МГц
Нелинейность фазы
200 пс (номинал.) ≤10 МГц
SFDR
Синус (≤30 МГц)
> 50 дБ (номинал.)
Память формы сигнала
Длина памяти
1 Мвыб ~ 16 Мвыб с шагом 1 выборка
Разрешение
14 бит
Время загрузки 1 Мвыб.
<10 c (номинал.)
Энергонезависимая память
96 Мб
Дискретизация
Диапазон
1 кГц ~50 МГц
Разрешение
0,01 Гц
Запуск
Режим запуска
Авто, ручной, внешний, по шине (USB, LAN)
Внешний запуск с задержкой
Диапазон установки
0 ~ (2E16-1)
Разрешение
1
Запрет внешнего запуска
Диапазон установки
0 ~ (2E16-1)
Разрешение
1
Длительность импульса
> 20 нс (номинал.)
ВХОДЫ И ВЫХОДЫ
Разъемы на передней панели
RF выход
Импеданс
50 Ом (номинал.)
Разъем
N "мама"
Вход сигнала внешней модуляции
Импеданс
100 кОм /600 Ом /50 Ом (номинал.)
Связь
AC/DC
Чувствительность
1 Впп для указанной глубины модуляции или отклонения
Разъем
BNC "мама"
Выход внутреннего модуляционного генератора
Импеданс
50 Ом (номинал.)
Разъем
BNC "мама"
Разъемы на задней панели
Вход внешнего запуска
Импеданс
1 кОм (номинал.)
Разъем
N "мама"
Уровень запуска
3,3 В TTL
Выход сигнала достоверности
Выходное напряжение
0 В / 3,3 В (номинал.)
Разъем
BNC "мама"
Вход или выход импульса
Импеданс
50 Ом (номинал.)
Выходное напряжение
0 В / 3,3 В (номинал.)
Вход для внешнего опорного генератора (10 МГц)
Импеданс
50 Ом (номинал.)
Разъем
BNC "мама"
Выход опорного генератора (10 МГц)
Импеданс
50 Ом (номинал.)
Разъем
BNC "мама"
Вход / Выход генератора I/Q огибающей
Импеданс
50 Ом (номинал.)
Разъем
BNC "мама"
Интерфейсы на задней панели
USB-host
Разъем
тип А
Протокол
Версия 2.0
USB-device
Разъем
тип B
Протокол
BNC "мама"
LAN
LXI
10/100 Base, RJ-45
ОБЩИЕ ХАРАКТЕРИСТИКИ
Дисплей
Тип
ЖК TFT
Разрешение
480 x 272
Размер
4,3"
Память
Запоминающее устройство (внутреннее)
Flash энергонезависимая, USB диск не поддерживается
Объем памяти (внутреннего устройства)
96 Мб
Питание
Напряжение AC
100 В ~ 240 В
Частота AC
45 Гц ~ 440 Гц
Потребляемая мощность (со всеми опциями)
70 Вт (типичное), максимально 100 Вт
Рабочие условия
Температура
0°С ~ 50°С
Относительная влажность
≤ 95% (0°С ~ 30°С)
Габаритные размеры
W x H x D
364 мм х 112 мм х 420 мм
Вес
8,03 кг
Стандартная комплектация
Генератор сигналов
Кабель питания
Дополнительная комплектация
опция импульсного генератора, модулятор и генератора паттернов DSG3000B-PUG
опция повышенной стабильности OCXO опорного генератора OCXO-B08
комплект для монтажа в стойку RM-DSG3000
