Краткое описание

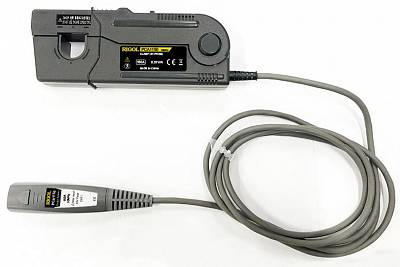

Токовый пробник для осциллографов. Охват 20 мм. Максимальный ток 150 А скз/ 300 Апик. Частотный диапазон DC...10 МГц. Диапазон: 0,01 В/А. Точность 1% (<150 А скз), 2% <300 Апик), Время нарастания 35 нс. Габаритные размеры датчика 176х69х27 мм. Вес 500 г. Для осциллографов серий MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000.

PCA1150

Подробное описание

Токовые пробники предназначены для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа.

Максимальный ток в непрерывном режиме
150 Аскз

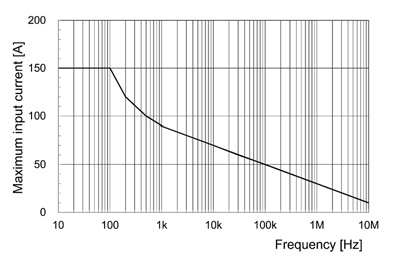

Максимальное пиковое значение тока
300 Апик (непрерывно)
500 Апик (импульс длительностью ≤ 30 мкс)

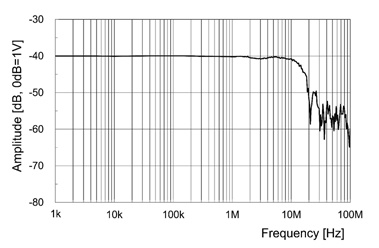

Частотный диапазон
DC...10 МГц (-3 дБ)
Коэффициент преобразования
0,01 В/А
Диаметр охвата
20 мм
Точность
±1%±1 мВ (≤150 А)
±2% (150...300 Aпик, диапазон DC, 45 Гц...66 Гц)
Шум
≤25 мAскз (20 МГц)
Время нарастания
3,5 нс

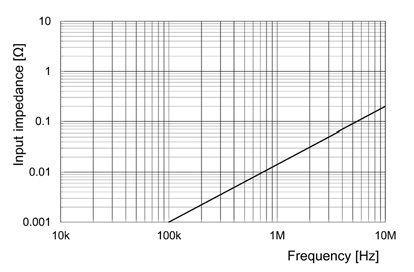

Входной импеданс
Максимальная мощность
8,5 ВА
Длина кабеля
2 м
Габаритные размеры датчика
176х69х27 мм
Вес
500 гр
