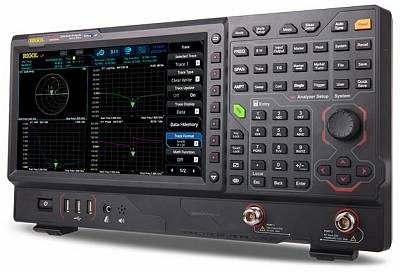

RSA5065N Анализатор спектра реального времени
RSA5065N Анализатор спектра реального времени
Корзина
0 позиций
на сумму 0,00 руб.
1 601 262,00 руб.
В корзину Подарок
Краткое описание
Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA), векторный анализатор (VNA). Полоса от 9 кГц до 6,5 ГГц. Технология UltraReal. Погрешность опорного генератора: 1 ppm (0,1 ppm). GPSA: полоса обзора: нулевая, от 10 Гц до макс. частоты; разрешение 1 Гц; фильтр ПЧ: 1 Гц…10 МГц, ЭМС фильтры; видеофильтр: 1 Гц…10 МГц; фазовый шум: -115 дБн @ 1 МГц; средний уровень собственного шума DANL: -145 дБм (без п/у), -163 дБм (с п/у, опц.); диапазон измерния: DANL...+30 дБм. RTSA: полоса захвата 25 МГц (40 МГц опц.); мин. длительность событий 7,45 мкс, SFDR <-60 дБн, 6 типов окон. VNA: тип S11, S21, DTF, полоса 1 кГц-10 МГц. Трекинг-генератор: частотный диапазон 100 кГц - 6,5 ГГц, выходной уровень -40 дБм...0 дБм. Цветной дисплей 10,1" (1024х600). Интерфейсы LAN, USB, HDMI. Размеры 410 х 224 х 135 мм, масса 4,65 кг.
RSA5065N
Акция!
Подарок!
При покупке данного прибора опции расширения функциональности – бесплатно!
Подробности...
Подробное описание
Новейший прибор Rigol серии RSA5000 использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор Rigol серии RSA5000 позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс.
Прибор может работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA) и в режиме векторного анализатора для измерения S-параметров.
Технические характеристики
Характеристики
Параметры
Значения
Для всех измерительных режимов
ЧАСТОТА
Частотный диапазон
9 кГц…6,5 ГГц
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
Опорная частота
10 МГц
Точность после калибровки
стандартно
<1 ppm
опция OCXO-C08
<0,1 ppm
Температурная стабильность источника опорной частоты (0~50 °C)
стандартно
<0,5 ppm
опция OCXO-C08
<0,005 ppm
Старение
стандартно
<1 ppm/год
опция OCXO-C08
<0,03 ppm/год
Режим стандартного анализатора спектра со свипированием (GPSA)
ЧАСТОТА
Маркер
Разрешение
± полоса обзора / (кол. точек развертки-1)
Погрешность
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение
1 Гц
Погрешность
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
Полоса обзора
Диапазон
Нулевая, 10 Гц...максимальная частота
Разрешение
2 Гц
Погрешность
± полоса обзора / (кол. точек развертки-1)
Плотность фазовых шумов (500 МГц, 20~30 °C)
1 кГц
<-95 дБн/Гц
10 кГц
<-106 дБн/Гц; <-108 дБн/Гц (тип.)
100 кГц
<-106 дБн/Гц; <-108 дБн/Гц (тип.)
1 МГц
<-115 дБн/Гц; <-117 дБн/Гц (тип.)
Полоса пропускания
Разрешение ПЧ RBW (-3 дБ )
1 Гц… 10 МГц,с шагом 1-3-10
Погрешность RBW
<5%
Избирательность (60 дБ/3 дБ)
<5:1
Разрешение видео VBW (-3 дБ )
1 Гц… 10 МГц,с шагом 1-3-10
Разрешение RBW (-6 дБ )
200 Гц, 9 кГц, 120 кГц, 1 МГц
АМПЛИТУДА
Измерение уровня (fц ≥ 10 МГц)
Диапазон
Уровень собственных шумов … +30 дБм
Максимальный уровень на входе
Постоянное напряжение
50 В
Макс. уровень CW RF Power
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
Макс. опасный уровень CW RF Power
+33 дБм (2 Вт)
Средний уровень шумов (типично)
без предусилителя
9 кГц...100 кГц
<-120 дБм (тип.)
100 кГц...20 МГц
<-135 дБм, <-140 дБм (тип.)
20 МГц…1,5 ГГц
<-142 дБм, <-145 дБм (тип.)
1,5 ГГц…2,7 ГГц
<-140 дБм, <-143 дБм (тип.)
2,7 ГГц…3,2 ГГц
<-138 дБм, <-141 дБм (тип.)
3,2 ГГц...5,5 ГГц
<-138 дБм, <-143 дБм (тип.)
5,5 ГГц…6,5 ГГц
<-138 дБм, <-141 дБм (тип.)
с предусилителем (опция RSA5000-PA)
100 кГц...20 МГц
<-152 дБм, <-160 дБм (тип.)
20 МГц…1,5 ГГц
<-162 дБм, <-165 дБм (тип.)
1,5 ГГц…2,7 ГГц
<-160 дБм, <-163 дБм (тип.)
2,7 ГГц…3,2 ГГц
<-158 дБм, <-161 дБм (тип.)
3,2 ГГц...5,5 ГГц
<-156 дБм, <-161 дБм (тип.)
5,5 ГГц…6,5 ГГц
<-154 дБм, <-159 дБм (тип.)
Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц)
без предусилителя
100 кГц…3,2 ГГц
<0,5 дБ; <0,3 дБ (тип.)
3,2 ГГц...6,5 ГГц
<0,7 дБ; <0,5 дБ (тип.)
с предусилителем (опция RSA5000-PA)
100 кГц…3,2 ГГц
<0,7 дБ; <0,3 дБ (тип.)
3,2 ГГц...6,5 ГГц
<0,9 дБ; <0,5 дБ (тип.)
Отображение уровня
Логарифмическая шкала
1 дБ…200 дБ
Линейная шкала
0 до опорного уровня
Количество точек
801
Количество графиков
6
Тип детектора
обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
Операции над графиками
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Аттенюатор
Диапазон ослабления
0…50 дБ, с шагом 1 дБ
Погрешность переключения (fц=50 МГц, отн. 10 дБ):
<0,3 дБ
Абсолютная амплитудная погрешность
<0,3 дБ
Установка опорного уровня
Логарифмическая шкала
-170 дБм…+30 дБм с шагом 0,01 дБ
Линейная шкала
707 пВ...7,07 В; 0,11% разрешение
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 °C)
<0,8 дБ
Погрешность переключения RBW
1 Гц...1 МГц
<0,1 дБ
3 МГц, 10 МГц
<0,3 дБ
Предусилитель (опция RSA5000-PA)
Частотный диапазон
100 кГц…6,5 ГГц
Усиление
20 дБ
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)
300 кГц…3,2 ГГц
<1,6 дБ
3,2 ГГц...6,5 ГГц
<1,8 дБ
Гармонические искажения 2-го порядка
SHI : +45 дБм
Интермодуляционные искажения 3-го порядка
TOI: +11 дБм , типично +15 дБм
Комбинационные искажения
<-60 дБн
Собственные комбинационные помехи
<-90 дБм, <-100 дБм, типично
РАЗВЕРТКА
Время развертки
Нулевой обзор
1 мкс…6000 с
Полоса обзора ≥10 Г
1 мс... 4000 с
Погрешность времени развертки
Нулевой обзор
5%
Полоса обзора ≥10 Гц, RBW ≥1 кГц
5%
Тип запуска
непрерывный, однократный
ЗАПУСК
Источник
свободный, внешний 1, внешний 2, видео
Задержка
Нулевой обзор
0...500 мс
Полоса обзора ≥10 Гц
0...500 мс
ТРЕКИНГ-ГЕНЕРАТОР
Частотный диапазон
100 кГц...6,5 ГГц
Выходной уровень
Диапазон
-40 дБм...0 дБм
Разрешение
1 дБ
Нелинейность (отн. 50 МГц)
±3 дБ
Режим анализатора спектра реального времени (RTSA)
Основные параметры RTSA
Полоса анализа в реальном времени
Стандартно
25 МГц
Опция RSA5000-B40
40 МГц
Мин. длительность для гарантированного захвата сигналов 100% POI , мкс
макс. полоса обзора, окно Kaise
7,45 мкс
Полоса обзора
RBW1
RBW2
RBW3
RBW4
RBW5
RBW6
40 МГц
26,9
16,9
11,9
9,32
8,07
7,45
25 МГц
38,9
22,9
14,9
10,9
8,82
7,82
10МГц
86,8
46,8
26,8
16,8
11,8
9,30
1 МГц
807
407
207
107
56,3
31,3
Тип детектора
выборка, положительный пиковый, отрицательный пиковый, среднее
Количество графиков
6
Тип окна
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
Разрешение (для окна Kaiser)
обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
Полоса обзора
Мин. диапазон / Макс. диапазон
40 МГц
100 кГц / 3,21 МГц
25 МГц
62,8 кГц / 2,01 МГц
10 МГц
25,1 кГц / 804 кГц
1 МГц
2,51 кГц / 80,4 кГц
100 КГц
251 Гц / 8,04 кГц
Максимальная частота дискретизации
51,2 Мвыб/сек
Скорость БПФ (FFT)
146484 FFT/сек
Количество маркеров
8
Разрешение по амплитуде
0,01 дБ
Количество точек по частоте
801
Время захвата (макс. дискретизация)
>156,5 мкс
Амплитуда
Неравномерность АЧХ
<0,5 дБ
SFDR
<-60 дБн
Режим Density (Спектральная плотность)
Диапазон плотности
0...100% с шагом 0,1%
Мин. полоса обзора
5 кГц
Персистенция
32 мс...10 с
Режим Spectrogram (Спектрограмма)
Глубина памяти
8192 точки
Динамический диапазон (охват. Bitmap)
200 дБ
Режим PvT
Мин. время захвата
187,9 мкс
Макс. время захвата
40 с
Источник запуска
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
Запуск по частотной маске FMT
Диаграмма запуска
спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска
0,5 дБ
Критерии запуска
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
Режим векторного анализатора (VNA)
Параметры измерения
Частотный диапазон
100 кГц…4,5 ГГц
Типы измерений
Отражение (S11), передача (S21), расстояние до неоднородности (DTF)
Полоса измерения
1 кГц...10 МГц с шагом 1-3-10
Количество точек данных
от 101 до 10001; по умолчанию 201
Типы трасс
память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума
Количество маркеров
8
Калибровка
открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект
Измерение передачи (S21)
Выходная мощность
-10 дБм
Формат
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка
Диапазон измерения
-500 G...500 G
Разрешение
Log: 100f; Lin 1a
Динамический диапазон
80 дБ (ном.)
Измерение отражения (S11)
Выходная мощность
-10 дБм
Формат
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag)
Диапазон измерения
-500 G...500 G
Разрешение
Log: 100f; Lin 1a
КСВН
-500 G...500 G
Эффективная направленность с CK106A
> 40 дБ (ном.)
Измерение расстояния до неоднородности (DTF)
Выходная мощность
0 дБм
Формат
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, КСВН
Максимальная длина кабеля
(8 м × 10E10 м × коэффициент замедления / полоса обзора)
Разрешение определения повреждения
(1,5 м × 10E8 м × коэффициент замедления / полоса обзора)
Тип окна
Gaussian, Flattop, Rectangular, Hanning, Hamming
Коэффициент замедления
0.1 ~ 1
ВХОДЫ / ВЫХОДЫ
Разъемы на передней панели
RF вход (ВЧ вход)
Разъем N-типа (female)
Выход трекинг-генератора
Разъем N-типа (female)
Вход / Выход источника опорного сигнала
Внутренний источник
Частота 10 МГц
Внешний источник
Частота 10 МГц±5 ppm
Вход/Выход внешнего запуска
Вход внешнего запуска 1
Разъем BNC-тип (female)
Вход внешнего запуска 2 /
Разъем BNC-тип (female)
Другие разъемы
IF выход (выход ПЧ)
Частота 430 МГц±20 МГц
Интерфейсы
USB Host (4 порта)
Разъем A-plug
USB Device
Разъем B-plug
LAN
Разъем 100/1000Base, RJ-45LXI Core 2011 Device
HDMI
Разъем A-plug
ОБЩИЕ ДАННЫЕ
Дисплей
Тип
Емкостной мультитач
Разрешение
1024 х 600 пикселей
Размер
10,1"
Количество цветов
24 бит
Поддержка принтера
Сетевой принтер
Память
Внутренняя
512 Мб
Внешняя
USB-флэш накопитель
Питание
Напряжение
AC 100 В… 240 В
Частота
45 Гц… 440 Гц
Потребляемая мощность
55 Вт (тип.), макс. 90 Вт (со всеми опциями)
Габаритные размеры
410 x 224 х 135 мм
Масса
4,95 кг
Рабочая температура
0 ºC …50 ºC
Стандартная комплектация
Прибор
Кабель питания
Краткое руководство по эксплуатации
Дополнительная комплектация
