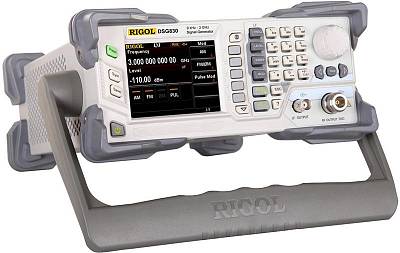

Характеристика
|
Значение
|
ЧАСТОТА
|
Частотные характеристики
|
Диапазон частот
|
9 кГц ~ 3,6 ГГц
|
Разрешение
|
0,01 Гц
|
Скорость переключения
|
<10 мс (типичное)
|
Частотные диапазоны
|
Частотные диапазоны
|
Значение частоты
|
N
|
1
2
3
4
5
|
f ≤ 227,5 МГц
227,5 МГц < f ≤455 МГц
455 МГц < f ≤ 910 МГц
910 МГц < f ≤ 1820 МГц
1820 МГц < f ≤ 3000 МГц
|
0,25
0,125
0,25
0,5
1
|
Внутренний источник опорной частоты
|
Частота опорного генератора
|
10 МГц
|
Температурная стабильность (0°С ~ 50°С)
|
<2 ppm
<5 ppb (с опцией OCXO-B08)
|
Старение
|
<1 ppm / год
<30 ppb / год (с опцией OCXO-B08)
|
Выход внутреннего опорного генератора
|
Частота
|
10 МГц
|
|
Уровень
|
+5 дБ...+10 дБ
|
Выходной импеданс
|
50 Ом (номинальное)
|
Вход для внешнего опорного генератора
|
Частота
|
10 МГц
|
|
Уровень
|
0 дБ ...+10 дБ (типичное)
|
Входной импеданс
|
50 Ом (номинальное)
|
Максимальная девиация
|
±5 ppm
|
Свипирование по частоте
|
Рабочие режимы
|
пошаговое, по списку
|
|
Режим
|
одиночное, непрерывное
|
|
Диапазон
|
полный
|
|
Форма
|
треугольник, пила
|
Шаг изменения
|
линейный, логарифмический
|
Количество точек
|
пошаговое: 2...65535
по списку: 1...6001
|
Временной диапазон
|
20 мс...100 с
|
Запуск
|
Авто, ручной, внешний, по шине (USB, LAN)
|
Спектральный состав
|
Гармонические искажения (CW режим, 1 МГц < f ≤ 3,6 ГГц, уровень ≤+13 дБм)
|
< -30 дБн
|
Негармонические искажения (CW режим, уровень >-10дБм,
отстройка >10 кГц)
|
100 кГц < f ≤ 1,5 ГГц
|
< -65 дБн; < -70 дБн (типичное)
|
|
1,5 ГГц < f ≤ 3,6 ГГц
|
< -54 дБн; < -64 дБн (типичное)
|
|
Собственный фазовый шум (CW режим, измер. диапазон 1 Гц, отстройка 20 кГц)
|
100 кГц < f ≤ 1,5 ГГц
|
< -105 дБн/Гц; < -112 дБн/Гц (типичное)
|
1,5 ГГц < f ≤ 3,6 ГГц
|
< -99 дБн/Гц; < -106 дБн/Гц (типичное)
|
|
Общие искажения (CW режим, RMS f= 1ГГц)
|
0,3 кГц...3 кГц
|
< 10 Гц скз, <5 Гц скз (типичное)
|
0,03 кГц...20 кГц
|
< 50 Гц скз, <10 Гц скз (типичное)
|
УРОВЕНЬ
|
Диапазон установки
|
|
Нормированное значение
|
Устанавливаемое значение
|
|
Максимальный выходной уровень
|
9 кГц ≤ f < 100 кГц
|
|
+5 дБм
|
100 кГц ≤ f < 3,6 ГГц
|
+13 дБм
|
+20 дБм
|
|
Минимальный выходной уровень
|
9 кГц ≤ f < 100 кГц
|
|
-110 дБм
|
|
100 кГц < f ≤3,6 ГГц
|
-110 дБм
|
-110 дБм
|
Абсолютная неопределенность
|
|
|
|
+13 ~ -60 дБм
|
-60 ~ -110 дБм
|
|
Погрешность установки уровня
|
100 кГц < f ≤3,6 ГГц
|
≤0,9 дБ
≤0,5 дБ (тип.)
|
≤1,1 дБ
≤0,7 дБ (тип.)
|
КСВН
|
≤1,8 (типичное)
|
Установка уровня
|
Время установки
(ALC=on, частота фиксирована, 20°С ~ 30°С)
|
|
≤5 мс (типичное)
|
Обратная мощность
|
Макс. обратная мощность
|
50 В DC - макс. напряжение постоянного тока
1 Вт (1 МГц < f ≤ 3,6 ГГц)
|
Свипирование по амплитуде
|
Рабочие режимы
|
пошаговое, по списку
|
|
Режим
|
одиночное, непрерывное
|
|
Диапазон
|
полный уровень
|
|
Форма
|
треугольник, пила
|
Шаг изменения
|
линейный, логарифмический
|
Количество точек
|
пошаговое: 2...65535
по списку: 1...6001
|
Временной диапазон
|
20 мс...100 с
|
Запуск
|
Авто, ручной, внешний, по шине (USB, LAN)
|
ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)
|
Формы сигнала
|
синус, меандр, треугольник, пила, свипирование (синус)
|
|
Частотный диапазон
|
синус, свипирование (синус)
|
DC ~ 200 кГц
|
меандр
|
DC ~ 20 кГц
|
Разрешение
|
0,01 Гц
|
|
Выходное напряжение
|
Диапазон установки
AC
DC
|
0 ~ 3 В
-3 В ~ 3 В
|
Разрешение
|
2 мВ
|
Выходной импеданс
|
50 Ом (номинал)
|
МОДУЛЯЦИЯ
|
Амплитудная модуляция (АМ)
|
|
Источник
|
внутренний, внешний, внутренний + внешний
|
|
Глубина
|
0 % ~ 100 %
|
|
Разрешение
|
0,1 %
|
Погрешность установки глубины АМ (fмод = 1 кГц)
|
<4 %уст.значения + 1 %
|
|
Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм)
|
<3 % (типичное)
|
Неравномерность АЧХ
|
< 3 дБ (номинал.)
|
Частотная модуляция (ЧМ)
|
|
Источник
|
внутренний, внешний, внутренний + внешний
|
Девиация
|
N x 1 МГц (номинал.)
|
|
Разрешение
|
<0,1 % девиации или 1 Гц, что больше
|
Погрешность установки (fмод = 1 кГц, внутренний режим)
|
<2 %уст.значения + 20 Гц
|
|
Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц)
|
<2 % (типичное)
|
|
Неравномерность АЧХ (10 Гц ~ 100 кГц)
|
< 3 дБ (номинал.)
|
Фазовая модуляция (ФМ)
|
|
Источник
|
внутренний, внешний, внутренний + внешний
|
|
Макс. девиация
|
N x 5 рад
|
|
Разрешение
|
<0,1 % девиации или 0,01 рад, что больше
|
|
Погрешность установки (fмод = 1 кГц, внутренний режим)
|
<1 %уст.значения + 0,1 рад
|
|
Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад)
|
<1 % (типичное)
|
|
Неравномерность АЧХ (10 Гц ~ 100 кГц)
|
< 3 дБ (номинальное)
|
Импульсная модуляция (опция DSG800-PUM)
|
|
Источник
|
внутренний, внешний
|
Диапазон включения/выключения
|
>70 дБ (100 кГц≤ f <3,6 ГГц)
|
Время нарастания/спада (10% / 90%)
|
<50 нс, 10 нс (типичное)
|
Частота повторения импульсов
|
DC ~ 1 МГц
|
Импульсный генератор (опция DSG800-PUG)
|
Режим
|
одиночный импульс, генератор паттернов (опция DSG800-PUG)
|
|
Период
|
Диапазон
|
40 нс ~170 с
|
|
Разрешение
|
10 нс
|
|
Длительность
|
Диапазон
|
10 нс ~ (170 с ~ 10 нс)
|
|
Разрешение
|
10 нс
|
|
Задержка запуска
|
Диапазон
|
10 нс ~170 с
|
|
Разрешение
|
10 нс
|
|
Запуск
|
Авто, внешний запуск, внешний строб, ручной, по шине ( USB, LAN)
|
Генератор паттернов (опция DSG800-PUG)
|
Импульсный генератор паттернов
|
Количество импульсов
|
1 ~ 2047
|
Временной диапазон
|
20 нс ~170 с
|
Повторение паттернов
|
1 ~ 256
|
ВХОДЫ И ВЫХОДЫ
|
Разъемы на передней панели
|
RF выход
|
Импеданс
|
50 Ом (номинал.)
|
Разъем
|
N "мама"
|
|
Выход внутреннего модуляционного генератора
|
Импеданс
|
50 Ом (номинал.)
|
|
Разъем
|
BNC "мама"
|
Разъемы на задней панели
|
Вход внешнего запуска
|
Импеданс
|
1 кОм (номинал.)
|
Разъем
|
BNC "мама"
|
Уровень запуска
|
3,3 В TTL
|
|
Выход сигнала достоверности
|
Выходное напряжение
|
0 В / 3,3 В (номинал.)
|
|
Разъем
|
BNC "мама"
|
Вход или выход импульса
|
Импеданс
|
50 Ом (номинал.)
|
|
Выходное напряжение
|
0 В / 3,3 В (номинал.)
|
Вход для внешнего опорного генератора (10 МГц)
|
Импеданс
|
50 Ом (номинал.)
|
|
Разъем
|
BNC "мама"
|
|
Выход опорного генератора (10 МГц)
|
Импеданс
|
50 Ом (номинал.)
|
|
Разъем
|
BNC "мама"
|
|
Вход внешнего модулирующего сигнала
|
Импеданс
|
100 кОм / 600 Ом/ 50 Ом (номинал.)
|
|
Разъем
|
BNC "мама"
|
Интерфейсы на задней панели
|
USB-host
|
Разъем
|
тип А
|
Протокол
|
Версия 2.0
|
USB-device
|
Разъем
|
тип B
|
|
Протокол
|
Версия 2.0
|
LAN
|
LXI
|
10/100 Base, RJ-45
|
ОБЩИЕ ХАРАКТЕРИСТИКИ
|
|
Дисплей
|
Тип
|
ЖК TFT
|
|
Разрешение
|
320 x 240
|
|
Размер
|
3,5"
|
Память
|
Запоминающее устройство (внутреннее)
|
Flash энергонезависимая, USB диск не поддерживается
|
Объем памяти (внутреннего устройства)
|
96 Мб
|
Питание
|
Напряжение AC
|
100 В ~ 240 В
|
Частота AC
|
45 Гц ~ 440 Гц
|
Потребляемая мощность (со всеми опциями)
|
50 Вт (типичное), максимально 60 Вт
|
Рабочие условия
|
Температура
|
0°С ~ 50°С
|
|
Относительная влажность
|
≤ 95% (0°С ~ 30°С)
≤ 75% (30°С ~ 40°С)
|
Габаритные размеры
|
W x H x D
|
261,5 мм х 112 мм х 318,4 мм
|
Вес
|
|
4,2 кг
|
