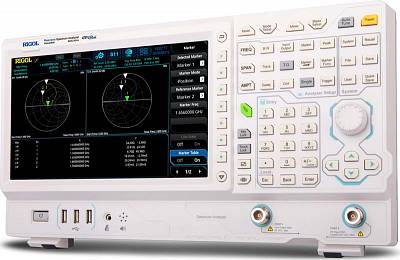

Характеристики
|
Параметры
|
|
Значения
|
|
Для всех измерительных режимов
|
|
ЧАСТОТА
|
Частотный диапазон
|
9 кГц…3,0 ГГц
|
|
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ
|
Опорная частота
|
10 МГц
|
Точность после калибровки
|
стандартно
|
<1 ppm
|
|
опция OCXO-C08
|
<0,1 ppm
|
|
Температурная стабильность источника опорной частоты (0~50 °C)
|
стандартно
|
<0,5 ppm
|
|
опция OCXO-C08
|
<0,005 ppm
|
|
Старение
|
стандартно
|
<1 ppm/год
|
|
опция OCXO-C08
|
<0,03 ppm/год
|
|
Режим стандартного анализатора спектра со свипированием (GPSA)
|
|
ЧАСТОТА
|
Маркер
|
Разрешение
|
± полоса обзора / (кол. точек развертки-1)
|
Погрешность
|
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
|
Счетчик частоты
|
Разрешение
|
1 Гц
|
Погрешность
|
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
|
Полоса обзора
|
Диапазон
|
Нулевая, 100 Гц...максимальная частота (штатно)
Нулевая, 10 Гц...максимальная частота (с опцией RSA3000-BW1)
|
Разрешение
|
2 Гц
|
Погрешность
|
± полоса обзора / (кол. точек развертки-1)
|
|
Плотность фазовых шумов (500 МГц, 20~30 °C)
|
1 кГц
|
<-90 дБн/Гц
|
|
10 кГц
|
<-100 дБн/Гц; <-102 дБн/Гц (тип.)
|
|
100 кГц
|
<-100 дБн/Гц; <-102 дБн/Гц (тип.)
|
|
1 МГц
|
<-110 дБн/Гц; <-112 дБн/Гц (тип.)
|
|
Полоса пропускания
|
Разрешение ПЧ RBW (-3 дБ )
|
10 Гц… 3 МГц, с шагом 1-3-10 (штатно)
1 Гц… 10 МГц, с шагом 1-3-10 (с опцией RSA3000-BW1)
|
|
Погрешность RBW
|
<5%
|
|
Избирательность (60 дБ/3 дБ)
|
<5:1
|
|
Разрешение видео VBW (-3 дБ )
|
1 Гц… 10 МГц, с шагом 1-3-10
|
Разрешение RBW (-6 дБ )
с опцией RSA3000-EMC
|
200 Гц, 9 кГц, 120 кГц, 1 МГц
|
|
АМПЛИТУДА
|
Измерение уровня (fц ≥ 10 МГц)
|
Диапазон (fц≥10 МГц)
|
Уровень собственных шумов … +30 дБм
|
|
Максимальный уровень на входе
|
Постоянное напряжение
|
50 В
|
|
Макс. уровень CW RF Power
|
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.
|
|
- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.
|
|
Макс. опасный уровень CW RF Power
|
+33 дБм (2 Вт)
|
|
Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц
|
без предусилителя
|
|
9 кГц...100 кГц
|
<-120 дБм (тип.)
|
|
100 кГц...20 МГц
|
<-135 дБм, <-140 дБм (тип.)
|
|
20 МГц…2,7 ГГц
|
<-138 дБм, <-141 дБм (тип.)
|
2,7 ГГц…3,0 ГГц
|
<-136 дБм, <-141 дБм (тип.)
|
|
с предусилителем (опция RSA3000-PA)
|
|
100 кГц...20 МГц
|
<-152 дБм, <-160 дБм (тип.)
|
|
20 МГц…2,7 ГГц
|
<-158 дБм, <-161 дБм (тип.)
|
2,7 ГГц…3,0 ГГц
|
<-156 дБм, <-161 дБм (тип.)
|
|
Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц)
|
без предусилителя
|
100 кГц…3,0 ГГц
|
<0,7 дБ; <0,5 дБ (тип.)
|
|
с предусилителем (опция RSA3000-PA)
|
100 кГц…3,0 ГГц
|
<1,0 дБ; <0,5 дБ (тип.)
|
|
Отображение уровня
|
Логарифмическая шкала
|
1 дБ…200 дБ
|
|
Линейная шкала
|
0 до опорного уровня
|
|
Количество точек
|
801
|
|
Количество графиков
|
6
|
|
Тип детектора
|
обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый (опция RSA3000-EMC)
|
|
Операции над графиками
|
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
|
|
Единицы измерения
|
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
|
|
Аттенюатор
|
Диапазон ослабления
|
0…50 дБ, с шагом 1 дБ
|
|
Погрешность переключения (fц=50 МГц, отн. 10 дБ, предусилит. выкл):
|
<0,3 дБ
|
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 °C)
|
|
<0,3 дБ
|
|
Установка опорного уровня
|
Логарифмическая шкала
|
-170 дБм…+30 дБм с шагом 0,01 дБ
|
|
Линейная шкала
|
707 пВ...7,07 В; 0,11% разрешение
|
|
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота >10 МГц, 20 ºC to 30 °C)
|
|
1,0 дБ
|
Погрешность переключения RBW
|
1 Гц...1 МГц
|
<0,1 дБ
|
|
3 МГц, 10 МГц
|
<0,3 дБ
|
|
Предусилитель (опция RSA3000-PA)
|
Частотный диапазон
|
100 кГц…3 ГГц
|
|
Усиление
|
20 дБ
|
|
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)
|
300 кГц…3,0 ГГц
|
<1,6 дБ
|
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)
|
|
SHI : +45 дБм
|
Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 0 дБ, вх. уровень =-20 дБ)
|
|
TOI: +10 дБм , типично +15 дБм
|
|
Комбинационные искажения
|
|
<-60 дБн
|
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)
|
|
<-90 дБм, <-100 дБм, типично
|
|
РАЗВЕРТКА
|
Время развертки
|
Нулевой обзор
|
1 мкс…4000 с
|
|
Полоса обзора ≥10 Гц
|
1 мс... 6000 с
|
|
Погрешность времени развертки
|
Нулевой обзор
|
5%
|
|
Полоса обзора ≥10 Гц, RBW ≥1 кГц
|
5%
|
|
Тип запуска
|
|
непрерывный, однократный
|
|
ЗАПУСК
|
Источник
|
|
свободный, внешний 1, внешний 2, видео
|
|
Задержка
|
Нулевой обзор
|
0...500 мс
|
|
Полоса обзора ≥10 Гц
|
0...500 мс
|
|
ТРЕКИНГ-ГЕНЕРАТОР
|
Частотный диапазон
|
|
100 кГц...3,0 ГГц
|
|
Выходной уровень
|
Диапазон
|
-40 дБм...0 дБм
|
|
Разрешение
|
1 дБ
|
|
Нелинейность (отн. 50 МГц)
|
|
±3 дБ
|
|
Режим анализатора спектра реального времени (RTSA)
|
Основные параметры RTSA
|
Полоса анализа в реальном времени
|
Стандартно
|
10 МГц
|
|
Опция RSA3000-B25
|
25 МГц
|
|
Опция RSA3000-B40
|
40 МГц
|
Мин. длительность для гарантированного захвата сигналов 100% POI
|
Стандартно
|
9,3 мкс
|
|
Опция RSA3000-B25
|
7,82 мкс
|
|
Опция RSA3000-B40
|
7,45 мкс
|
Мин. длительность для гарантированного захвата сигналов 100% POI с разными RBW , мкс
(макс. полоса обзора, окно Kaise)
|
|
Полоса обзора
|
RBW1
|
RBW2
|
RBW3
|
RBW4
|
RBW5
|
RBW6
|
|
40 МГц
|
26,9
|
16,9
|
11,9
|
9,32
|
8,07
|
7,45
|
|
25 МГц
|
38,9
|
22,9
|
14,9
|
10,9
|
8,82
|
7,82
|
|
10 МГц
|
86,8
|
46,8
|
26,8
|
16,8
|
11,8
|
9,30
|
|
1 МГц
|
807
|
407
|
207
|
107
|
56,3
|
31,3
|
|
|
Тип детектора
|
|
выборка, положительный пиковый, отрицательный пиковый, среднее
|
|
Количество графиков
|
|
6
|
|
Тип окна
|
|
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian
|
|
Разрешение (для окна Kaiser)
|
обеспечивает 6 RBW для каждого окна, кроме прямоугольного;
|
|
Полоса обзора
|
Мин. диапазон / Макс. диапазон
|
|
40 МГц
|
100 кГц / 3,21 МГц
|
|
25 МГц
|
62,8 кГц / 2,01 МГц
|
|
10 МГц
|
25,1 кГц / 804 кГц
|
|
1 МГц
|
2,51 кГц / 80,4 кГц
|
|
100 кГц
|
251 Гц / 8,04 кГц
|
|
Максимальная частота дискретизации
|
|
51,2 Мвыб/сек
|
|
Скорость БПФ (FFT)
|
|
146484 FFT/сек
|
|
Количество маркеров
|
|
8
|
|
Разрешение по амплитуде
|
|
0,01 дБ
|
|
Количество точек по частоте
|
|
801
|
|
Время захвата (макс. дискретизация)
|
|
>156,5 мкс
|
|
Амплитуда
|
Неравномерность АЧХ
|
<0,5 дБ
|
|
SFDR
|
<-50 дБн/Гц
|
|
Режим Density (Спектральная плотность)
|
Диапазон плотности
|
|
0...100% с шагом 0,1%
|
|
Мин. полоса обзора
|
|
5 кГц
|
|
Персистенция
|
|
32 мс...10 с
|
|
Режим Spectrogram (Спектрограмма)
|
Глубина памяти
|
|
8192 точки
|
|
Динамический диапазон (охват. Bitmap)
|
|
200 дБ
|
Режим PvT
(Распределение мощности во времени)
|
Мин. время захвата
|
|
187,9 мкс
|
|
Макс. время захвата
|
|
40 с
|
|
Источник запуска
|
|
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT
|
|
Запуск по частотной маске FMT
|
Диаграмма запуска
|
|
спектральная плотность, спектрограмма, обычная, PVT
|
|
Разрешение запуска
|
|
0,5 дБ
|
|
Критерии запуска
|
|
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит
|
|
Режим векторного анализатора (VNA)
|
|
Параметры измерения
|
Частотный диапазон
|
|
100 кГц…3,0 ГГц
|
|
Типы измерений
|
|
Отражение (S11), передача (S21), расстояние до неоднородности (DTF)
|
|
Полоса измерения
|
|
1 кГц...10 МГц с шагом 1-3-10
|
|
Количество точек данных
|
|
от 101 до 10001; по умолчанию 201
|
|
Типы трасс
|
|
память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума
|
|
Количество маркеров
|
|
8
|
|
Калибровка
|
|
открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект
|
Измерение передачи (S21)
|
Выходная мощность
|
|
-10 дБм
|
|
Формат
|
|
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка
|
|
Диапазон измерения
|
|
-500 G...500 G
|
|
Разрешение
|
|
Log: 100f; Lin 1a
|
Динамический диапазон
(RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50)
|
|
80 дБ (ном.)
|
|
Измерение отражения (S11)
|
Выходная мощность
|
|
-10 дБм
|
|
Формат
|
|
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag)
|
Диапазон измерения
|
|
-500 G...500 G
|
|
Разрешение
|
|
Log: 100f; Lin 1a
|
|
КСВН
|
|
-500 G...500 G
|
Эффективная направленность с CK106A
( Log Mag, Average=50)
|
|
> 40 дБ (ном.)
|
|
Измерение расстояния до неоднородности (DTF)
|
Выходная мощность
|
|
0 дБм
|
|
Формат
|
|
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, КСВН
|
Максимальная длина кабеля
|
|
(8 м × 10E10 м × коэффициент замедления / полоса обзора)
|
|
Разрешение определения повреждения
|
|
(1,5 м × 10E8 м × коэффициент замедления / полоса обзора)
|
|
Тип окна
|
|
Gaussian, Flattop, Rectangular, Hanning, Hamming
|
Коэффициент замедления
|
|
0.1 ~ 1
|
|
ВХОДЫ / ВЫХОДЫ
|
Разъемы на передней панели
|
RF вход (ВЧ вход)
|
Разъем N-типа (female)
Импеданс 50 Ом
|
|
Выход трекинг-генератора
|
Разъем N-типа (female)
Импеданс 50 Ом
|
|
Вход / Выход источника опорного сигнала
|
Внутренний источник
|
Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом
|
|
Внешний источник
|
Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом
|
|
Вход/Выход внешнего запуска
|
Вход внешнего запуска 1
|
Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровень
|
Вход внешнего запуска 2 /
Выход синхронизации
|
Разъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровень
|
|
Другие разъемы
|
IF выход (выход ПЧ)
|
Частота 430 МГц±20 МГц
Разъем SMB (male)
Импеданс 50 Ом
|
|
Интерфейсы
|
USB Host (4 порта)
|
Разъем A-plug
Версия 2.0
|
|
USB Device
|
Разъем B-plug
Версия 2.0
|
|
LAN
|
Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device
|
|
HDMI
|
Разъем A-plug
Протокол HDMI 1.4b
|
|
ОБЩИЕ ДАННЫЕ
|
Дисплей
|
Тип
|
Емкостной мультитач
|
|
Разрешение
|
1024 х 600 пикселей
|
|
Размер
|
10,1"
|
|
Количество цветов
|
24 бит
|
|
Поддержка принтера
|
|
Сетевой принтер
|
|
Память
|
Внутренняя
|
512 Мб
|
|
Внешняя
|
USB-флэш накопитель
|
|
Питание
|
Напряжение
|
AC 100 В… 240 В
|
|
Частота
|
45 Гц… 440 Гц
|
|
Потребляемая мощность
|
55 Вт (тип.), макс. 90 Вт (со всеми опциями)
|
|
Габаритные размеры
|
410 x 224 х 135 мм
|
|
Масса
|
4,95 кг
|
|
Рабочая температура
|
0 °C …50 °C
|
