DS1202Z-E Цифровой осциллограф
DS1202Z-E Цифровой осциллограф
Корзина
0 позиций
на сумму 0,00 руб.
64 152,00 руб.
В корзину Подарок
Краткое описание
2 аналоговых канала. Полоса пропускания 200 МГц. Частота дискретизации 1 Гвыб/с (500 Мвыб/с на 2 канала), Макс. память 24 М. Входной импеданс: 1 МОм. Скорость захвата 30000 осц/с. Расширенная синхронизация, в т.ч. протоколы I²C, RS-232, SPI . UltraVision. Курсорные измерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Регистратор 60000 кадров. Тестирование в пределах Pass/Fail. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 17,8 см (7"), цветной, TFT, 800 х 480. Вес: 2,9 кг. Размеры: 313,1 x 160,8 x 122,4 мм.

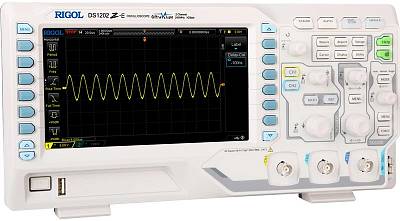

DS1202Z-E
Подробное описание
Технические характеристики
Характеристика
Значение
Полоса пропускания
200 MГц
Режим дискретизации
Реальное время
Количество каналов
2 аналоговых + вход внешнего запуска
Регистрация
Режим
Обычный Пиковый детектор 4 нсУсреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
Макс. дискретизация (реальное время)
1 Гвыб/сек (500 Мвыб/сек - 2 канала)
Вход
Связь по входу
открытый, закрытый, земля
Входной импеданс
1 MΩ±1% || 15 пФ ±3 пФ
Учет ослабления пробников
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
20 МГц, полный диапазон
Параметры
Скорость захвата осциллограмм
30000 осц./сек
Интерполяция
(sin x)/x
Глубина записи (макс.)
24 М точек
Коэффициент развертки
2 нс/дел ~ 50 с/дел, с шагом 1~2~5
Погрешность временной базы
≤±25 ppm
Максимальная задержка
Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации)
Режимы
Y-T, X-Y , самописец, задержка
Параметры вертикальной системы
Вертикальное разрешение
8 бит
Вертикальное отклонение
1 мВ/дел ~ 10 В/дел
Диапазон смещения
±2 В (1 мВ/дел ~ 499 мВ/дел),
Полоса пропускания для аналогового периодического сигнала
DC ~ 200 МГц
Полоса пропускания для однократного сигнала
DC ~ 200 МГц
Ограничение полосы пропускания
20 МГц
Низкочастотный предел
≤5 Гц ( на входе BNC)
Время нарастания
≤1,75 нс (типичное)
Погрешность коэф. усиления
<10 мВ: ±4% от полной шкалы
Погрешность смещения
±0,1 дел ±2 мВ ±1% смещения
Изоляция между каналами
≥40 дБ
Измерения
Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические
Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, tVmax, tVmin, Positive Rate, Negative Rate, Delay 1→2↑, Delay 1→2↓, Phase 1→2↑, Phase 1→2↓, Maximum, Minimum, Peak-Peak, Value, Top Value, Bottom Value, Amplitude, Upper Value, Middle Value, Lower Value, Average, Vrms, Overshoot, Pre-shoot, Area, Period Area, Period Vrms, Variance
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции
A+B, A-B, A×B, A/B, FFT , &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр
FFT окна
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Отображение в режиме БПФ
полное окно, половина окна
Масштаб для FFT окна
dB/dBm, Vrms
Фильтр
ФНЧ, ФВЧ, полосовой, режекторный
Количество шин для декодирования
2
Декодирование
Parallel, RS-232/UART , I²C, SPI
Система запуска
Характеристики
Значене
Диапазон уровня запуска
Внутренний
±5 делений от центра экрана
Внешний
±4 В
Режим запуска
Авто, обычный, одиночный
Фильтрация
Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска
16 нс ~ 10 с
Чувствительность триггера
1 дел (< 5 мВ); 0,3 дел (>5 мВ)
Запуск по фронту
нарастающий, спадающий, нарастающий & спадающий
Запуск по длительности импульса
условие запуска
положительная полярность импульса: >, <, =
диапазон установок
8 нс ~ 10 с
Запуск по ранту
условие запуска
положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок
8 нс ~ 10 с
Запуск по окну
Фронт
нарастающий, спадающий, нарастающий & спадающий
Позиция запуска
Вход, выход, время
Ширина окна (время)
8 нс ~ 10 с
Запуск по N фронту
Тип фронта
нарастающий, спадающий
Время
16 нс ~ 10 с
Номер фронта
1 ~ 65535
Скорость нарастания
Скорость сигнала
положительная или отрицательная полярность: >, <, <>
Условие запуска
8 нс ~ 10 с
Запуск по видеосигналу
Cистема
NTSC, PAL и SECAM
Cтандарт
480P, 576P HDTV
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке
Фронт
нарастающий, спадающий
Условие задержки
>, <, <>, ><
Длительность задержки
8 нс ~ 10 с
Запуск по истечении времени
Фронт
нарастающий, спадающий, нарастающий & спадающий
Установка времени
16 нс ~ 10 с
Запуск по длительности события
Установка
H, L, X
Условие запуска
>, <, <>
Длительность
8 нс ~ 10 с
Запуск Установка / Удержание (Setup / Hold)
Фронт
нарастающий, спадающий
Установка
H, L
Время установки
8 нс ~ 1 с
Время удержания
8 нс ~ 1 с
RS-232 /UART запуск
Полярность
положительная, инвентированая
Условие запуска
Start, Error, Check Error, Data
Скорость
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps,
Разрядность
5 бит, 6 бит, 7 бит, 8 бит
I²C запуск
Условие запуска
Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса
7 бит, 8 бит, 10 бит
Диапазон
от 0 до 127, от 0 до 255, от 0 до 1023
Длина
1 ~ 5 байт
SPI запуск
Условие
TimeOut, CS
Значение удержания
16 нс ~ 10 нс
Разрядность
4 бит ~ 32 бит
Установка
H, L, X
Основные технические характеристики
Дисплей
Тип дисплея
диагональ 7” , ЖК, TFT матрица
Разрешение дисплея
800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов
16 000 000 цветов (24 бит)
Послесвечение
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно
Тип отображения
векторный, точками
Выход для компенсации пробника
Выходное напряжение (типичное)
амплитуда 3 Вп-п
Частота (типичное)
Меандр 1 кГц
Интерфейс
Питание
Напряжение
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность
<50 Вт
Предохранитель
2 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры
313,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)
Вес
Около 2,9 кг ±0,2 кг (3,5 кг ±0,5 кг с упаковкой)
Стандартная комплектация
осциллограф
осциллографические щупы – 2 шт. пассивных (350 МГц)
сетевой кабель
USB кабель для подключения к ПК
Дополнительная комплектация
