Количество каналов
|
2
|
|
Частота дискретизации
|
200 Мвыб/сек
|
|
Вертикальное разрешение
|
14 бит
|
|
Максимальная частота
|
25 МГц
|
|
Стандартные формы
|
синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
|
|
Встроенные формы
|
sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
|
|
Синусоидальный сигнал
|
Диапазон
|
100 мГц...25 МГц
|
|
Неравномерность
|
±0,5 дБ (относительно 1 кГц)
|
|
Гармонические искажения
|
-40 дБн
|
|
Негармонические искажения
|
-40 дБн
|
|
Коэффициент гармоник
|
1%
|
|
Отношение сигнал / шум
|
40 дБ
|
|
Прямоугольный / Импульсный сигнал
|
Диапазон прямоугольного
сигнала
|
100 мГц...15 МГц
|
Диапазон импульсного
сигнала
|
100 мГц...1 МГц
|
|
Время нарастания / спада
|
< 15 нс
|
|
Выброс
|
< 5%
|
|
Коэф. заполнения
|
50% фикс. - прямоугольный сигнал
10%...90% - импульсный сигнал
|
|
Разрешение коэф. заполнения
|
1% или 10 нс, что больше
|
|
Мин. длительность импульса
|
20 нс
|
|
Разрешение длит.импульса
|
10 нс или 5 бит, что больше
|
|
Джиттер
|
5 нс
|
|
Пилообразный сигнал
|
Диапазон
|
100 мГц...100 кГц
|
|
Линейность
|
1%
|
|
Симметрия
|
0%...100%
|
|
Шумовой сигнал
|
Полоса
|
>25 МГц
|
|
Встроенные формы
|
Диапазон
|
100 мГц...1 МГц
|
|

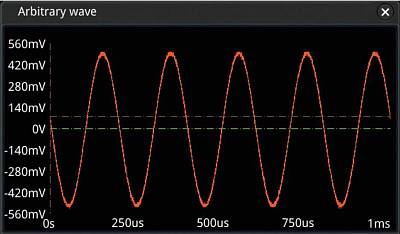

Произвольная форма
|
Диапазон
|
100 мГц...10 МГц
|
|
Количество точек
|
2...16 К точек
|
|
Доп. свойства
|
поддержка сохранения и загрузки форм
|
|
Частота
|
Точность
|
100 ppm (<10 кГц), 50 ppm (>10 кГц)
|
|
Разрешение
|
100 мГц или 4 бит, что больше
|
|
Амплитуда
|
Уровень
|
20 мВп-п ... 5 Вп-п (высокий импеданс)
10 мВп-п ... 2,5 Вп-п (50 Ом)
|
|
Разрешение
|
100 мкВ или 3 бит, что больше
|
Точность
|
2% (на частоте 1 кГц)
|
|
Смещение
|
Уровень
|
±2,5 В (высокий импеданс)
±1,25 В (50 Ом)
|
|
Разрешение
|
100 мкВ или 3 бит, что больше
|
|
Точность
|
±(2%уст.значения + 5 мВ + 0,5%амплитуды)
|
|
Модуляция
|
Тип
|
АМ, ЧМ, ШИМ
|
|
АМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Глубина модуляции: 0% ... 120%
|
|
ЧМ
|
Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой
Частота: 1 Гц ... 50 кГц
Смещение: 1 Гц... несущая частота
|
|
ШИМ
|
Модул. сигнал: прямоугольный с 50% коэф. заполнения
Частота: 1 Гц ... 50 кГц
Частота скачка: 100 мГц... макс. несущая частота
|
|
Свипирование
|
Закон
|
линейный / логарифмический
|
|
Интервал свипирования
|
1 мс ... 500 с
|
|
Частота
|
Внутри диапазона частот
|
Пачки импульсов
|
Режим
|
N циклов, непрерывный
|
|
Количество импульсов
|
1 ... 1 000 000
|
|
Период
|
1 мкс ... 500 с
|
|
Задержка
|
0...100 с
|
|
Источник запуска
|
внутренний, ручной
|
