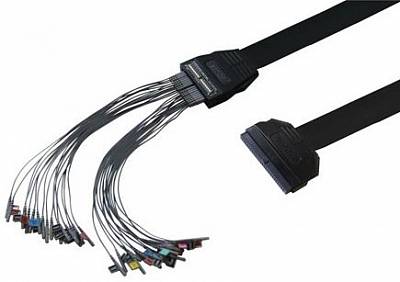

Пробник PLA2216 применяется для подачи цифровых сигналов на вход логического анализатора осциллографа с целью наблюдения цифровых сигналов на экране прибора и последующего их анализа.
Предназначен только для цифровых осциллографов Rigol серий MSO5000, MSO5000-E
|
Параметр
|
Значение
|
|
Количество входных каналов
|
16
|
|
Диапазон пороговых уровней
|
±15 В
|
|
Погрешность установки пороговых уровней
|
±(100 мВ + 3% уст. значения)
|
|
Макс. входное напряжение
|
±40 В пик
|
|
Макс. входной динамический диапазон
|
±10 В + установленного. значения
|
|
Минимальное входное напряжение
|
500 мВп-п
|
|
Мин. обнаруживаемая длительность импульса
|
5 нс
|
|
Входной импеданс
|
Около 101 кОм
|
|
Входная емкость
|
Около 8 пФ
|
|
Длина кабеля
|
Около 90 см
|
|
Длина провода клипсы
|
Около 25 см
|
|
Рабочая температура / влажность
|
0°С ~ 50°С, 0 ~ 80°RH
|
|
Условия хранения (температура / влажность)
|
-20°С ~ 60°С, 0 ~ 90°RH
|
