Краткое описание

2 канала. Диапазон: 1 мкГц...35 МГц (Sin). 160 встроенных форм сигналов. Формирование псевдослуч. бинарные последов. PRBS, RS232, редакт. последовательности (2 K~30 Мвыб/сек). Частота сэмплир.: 125 Мвыб/с.; ЦАП - 16 бит; глубина записи - 2 М (8 М опция) .Технология SiFi2. Джиттер 200 пс. Погр. опорного генератора: 1 ppm. Фазовый шум -105 дБн/Гц. Амплитуда вых. сигнала до 10 Впп; (<10 МГц) Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM; режим качания частоты; пачки импульсов. Частотомер 240 МГц, 7 разрядов. Интерфейс: USB device, USB host; USB-GPIB опция. Дисплей: 4,3" TFT тачскрин, 480 х 272. Размеры: 237,4 х 97 х 268 мм. Вес: 1,75 кг.

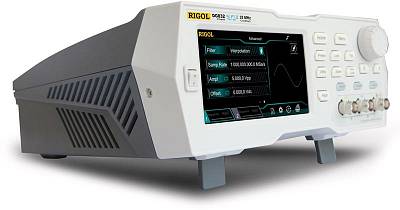

DG832

Подробное описание

В генераторах сигналов Rigol серии DG800 использована инновационная технология поточечного формирования сигналов произвольной формы SiFi 2, позволяющая восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, а также уменьшить влияние дискретизации и обеспечить малый джиттер. Большое количество встроенных форм сигналов, в т.ч. псевдослучайные последовательности, сигнал RS-232, программируемые последовательности, различные виды модуляции и низкий уровень собственных шумов делают генератор сигналов Rigol серии DG900 незаменимым инструментом для использования в измерительных задачах различной сложности.

Технические характеристики

Характеристика		Значение
Максимальная выходная частота		35 МГц
Количество каналов		2
Форма сигнала		Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Частотные характеристики
Диапазон	синусоидальный сигнал	1 мкГц ~ 35 МГц
	прямоугольный сигнал	1 мкГц ~ 10 МГц
	импульсный сигнал	1 мкГц ~ 10 МГц
	пилообразный сигнал	1 мкГц ~ 1 МГц
	пилообразный сигнал	1 мкГц ~ 1 МГц
	гармоники	1 мкГц ~ 10 МГц
	PRBS	2 кбит/с ~ 30 Мбит/с
	Двухтональный	1 мкГц ~ 20 МГц
	RS-232	скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
	Последовательность	2 кВыб/с ~ 30 Мвыб/с
	белый шум (Гаусс)	полоса 100 МГц (-3дБ)
	специальной формы	1 мкГц ~ 10 МГц
Разрешение по частоте		1 мкГц
Точность установки (18°C ~ 28°C)		±(1 ppm от устан. значения + 10 пГц)
Синусоидальный сигнал
Гармонические искажения		Типичное (0 дБм) < -55 дБн (DC ~ 10 МГц) < -50 дБн (>10 МГц ~ 20 МГц) < -40 дБн (>20 МГц ~ 35 МГц)
Общие гармонические искажения		< 0,075% (10 ~ 20 кГц, 0 дБм)
Негармонические искажения		Типичное (0 дБм) < -60 дБн (DC ~ 10 МГц) < -60 дБн + 6 дБ/октаву (>10 МГц)
Фазовый шум		Типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц)
Прямоугольный сигнал
Время нарастания / спада		< 9 нс (1 Вп-п,1 кГц) типичное
Выброс		< 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения		0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия		1% от периода + 4 нс
Джиттер (СКЗ)		Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность		< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия		0 ~ 100%
Импульсный сигнал
Длительность импульса		≥ 16 нс ~ 1000 кс (ограничена установленной частотой)
Коэф. заполнения		0,001% ~ 99,999% (ограничена установленной частотой)
Время нарастания / спада		≥ 8 нс (ограничена установленной частотой и длительностью импульса)
Выброс		< 5 % (1 Вп-п,1 кГц) типичное
Джиттер (СКЗ)		Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала		2 М точек (8 М опция DG800-ARB8M)
Вертикальное разрешение		16 бит
Частота дискретизации		Интерполяционный фильтр: 10 выб/с ~ 30 Мвыб/с Пошаговый фильтр: 2 квыб/с ~ 30 Мвыб/с Сглаживающий фильтр: 2 квыб/с ~ 30 Мвыб/с
Время нарастания /спада		Интерполяционный фильтр: ≥ 8 нс Пошаговый фильтр: 3 / частота дискретизации Сглаживающий фильтр: 1 / частота дискретизации
Джиттер (СКЗ)		Типичное (1 Вп-п) Интерполяционный фильтр:200 пс Пошаговый фильтр: <5 пс Cглаживающий фильтр: <5 пс
Генератор гармоник
Порядок гармоник		≤ 8
Тип гармоник		четные, нечетные, все, пользовательские
Амплитуда гармоник		регулируемая для каждой гармоники
Фаза гармоник		регулируемая для каждой гармоники

Характеристики выхода:

Амплитуда (50 Ом)	1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 35 МГц)
Точность установки	±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ	Типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц) ±0,5 дБ (>25 МГц ~ 35 МГц)
Единицы установки	Вп-п, Вскз, дБм
Разрешение	0,1 мВпп или 4 бит

Смещение (50 Ом):

Диапазон	±5 Впп АС+DC
Точность установки	±(1% + 5 мВ + 1,0% от амплитуды)

Выход сигнала:

Импеданс	50 Ом (типичное)
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке

Модуляция

Тип модуляции

AM, FM, PM, ASK, FSK, PSK, PWM

AM Модуляция (AM) :

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Коэффициент модуляции	0% ~ 120%

ЧМ Модуляция (FM):

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц

ФМ Модуляция (PM):

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 1 МГц
Девиация	0 ~ 360°

Частотная манипуляция (FSK):

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц

Амплитудная манипуляция (ASK):

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц

Фазовая манипуляция (PSK):

Несущая	синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник	Внутренний / Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц

ШИМ модуляция (PWM):

Несущая	импульсный
Частота модуляции	2 мГц ~ 1 МГц
Источник	Внутренний / Внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация	0%~100% длительности импульса

Вход внешней модуляции:

Диапазон напряжения	75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ 5 В TTL уровня для АМн, ЧМн, ФМн
Полоса	50 кГц
Импеданс входа	10 кОм

Режим свипирования (качания):

Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	верхняя и нижняя частота свипирования ограничена несущей частотой
Направление	Вверх / Вниз
Время свипирования	1 мс ~ 500 с
Время стояния / возврата	0 мс ~ 500 с
Источник запуска	Ручной, внешний, внутренний
Маркер	спадающий фронт синхросигнала (программируется)

Режим пачек импульсов:

Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS232, последовательность
Частота несущей	2 мГц ~ 35 МГц
Количество импульсов в пачке	1 ~ 1000000 или бесконечное
Внутренний период	1 мкс ~ 500 с
Источник стробирования	Внешний запуск
Источник запуска	Ручной, внешний, внутренний
Задержка запуска	0 нс ~ 100 с

Частотомер:

Измеряемый параметр	Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон	1 мrГц ~ 240 МГц
Разрешение по частоте	7 разрядов/с (время счета = 1 с)
Диапазон периода	4 нс ~ 1000 кс
Диапазон амплитуд и чувствительность (немодулированный сигнал, атенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 240 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
		100 МГц ~ 240 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения (DC связь)	диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс
Коэффициент заполнения	0 ~ 100%
Параметры входа	Входной импеданс		1 МОм
	Тип свяи		AC, DC
	ФНЧ		ON: полоса 150 кГц, OFF: полоса 240 МГц
	Опасное напряжение (1 МОм)		±7 В AC+DC
Система запуска	Уровень запуска: ±2,5 В
	Чувствительность: высокая, низкая
Время счета	1,048 мс (1 мс); 8,389 мс (10 мс); 134,218 мс (100 мс); 1,074 с (1 с); 8,590 с (10 с); > 8,590 с (> 10 с)

Вход запуска:

Уровень	TTL
Длительность импульса	> 100 нс
Запуск по фронту	нарастающий, спадающий выбирается
Время отклика (задержка запуска)	свипирование:< 100 нс (типичное) режим пачек < 350 нс (типичное)

Выход запуска:

Уровень	TTL
Длительность импульса	> 60 нс (типичное)
Максимальная частота	1 МГц

Двухканальный режим (сдвиг фаз):

Диапазон	0° ~ 360°
Разрешение	0,03°

Вход/выход 10 МГц:

Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	250 мВп-п ~ 5 Вп-п
Время блокировки	< 2 c
Импеданс	1 кОм, закрытый вход (AC)
Выход внутреннего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	3,3 Вп-п
Импеданс	50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень	TTL
Импеданс	50 Ом

Основные характеристики:

Тип дисплея	Жидкокристаллический, 4,3" TFT, сенсорный Touch Screen, 480 х 272, 16 млн.цветов
Питание	100~127 В АСскз，45~440 Гц, CATII 100~240 В АСскз，45~65 Гц, CATII
Интерфейс	USB устройство, USB хост или USB-GPIB (опция)
Потребляемая мощность	не более 30 Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	237,4 х 97 х 268 мм
Вес	1,75 кг (в упаковке 2,85 кг)

Стандартная комплектация

Генератор сигналов
Кабель питания
USB кабель
Кабель DBC-BC
Краткое руководство по эксплуатации

Дополнительная комплектация
