DS1074B Цифровой осциллограф

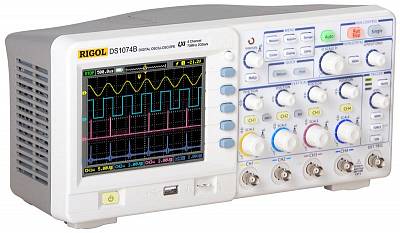

Цифровой осциллограф Rigol DS1074B - это недорогой четырёхканальный осциллограф начального уровня, в котором используется быстродействующий специализированный ASIC процессор.

Помимо обычных для бюджетных осциллогафов интерфейсов USB, в цифровом осциллографе Rigol DS1074B имеется интерфейс LAN, что даёт возможность дистанционного управления осциллографом по LXI.

Технические характеристики

• Каналы – 4 + внешний запуск
• Полоса пропускания – 70 МГц
• Частота дискретизации в реальном времени – 1Гвыб/сек на канал, 2Гвыб/сек - объединение 2-х каналов
• Эквивалентная частота дискретизации – 10 Гвыб/сек
• Объем памяти: 8К на канал/16 К - объединение 2-х каналов
• Время нарастания – 5 нс
• Входной импеданс – 1МОм/18пФ
• Коэффициент отклонения по вертикали: 2мВ/дел…10В/дел
• Разрешение по вертикали: 8 бит
• Время горизонтальной развертки – 5нс/дел….50с/дел
• Максимально допустимое напряжение на входе: 300В скз
• Режим XY
• Связь по входу: открытый; закрытый; заземление входа
• Режим развертки: автоматический, нормальный, однократный
• Режим запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов
• Курсорные измерения: ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения
• 22 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз.
• Математические функции: сложение, вычитание, умножение, инвертирование
• Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное.
• Интерполятор Sin(x)/x
• Режим усреднение (до 256 регистраций)
• Пиковый детектор
• Ограничение полосы пропускания - 20МГц
• Самописец: 500мс/дел…50с/дел
• Настраиваемая чувствительность запуска для эффективной фильтрации шума
• Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный)
• Режим «годен - негоден» с оптически изолированным выходом
• Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки
• Встроенный частотомер
• Автокалибровка
• Многоязыковой пользовательский интерфейс
• Интерфейс: USB Device, 2 USB Host, LXI class C, P/F Out (изолированный)
• Дисплей – цветной 5,7” TFT дисплей (разрешение 320x234)
• Питание: 100-240В, 50Гц
• Размеры, мм : 325х159х133 Вес: 4,3кг

Стандартная комплектация

• Осциллограф
• Кабель питания
• Пробник 1:1, 10:1
• Краткое руководство по эксплуатации
• Гарантийный талон

Дополнительная комплектация

• Программное обеспечение Ultrascope под Win98/2000/XP
• Мягкая сумка для переноски прибора
