Краткое описание
Осциллограф со встроенным генератором. Осциллограф: 4 канала. Полоса пропускания - 70 МГц. Частота дискретизации - 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4 канала). Макс. память - 24 М . Входной импеданс: 1 МОм. Скорость захвата 30000 осц/сек. 256 градаций яркости. Расширенная синхронизация, в т.ч. протоколы I2C, RS232, SPI . UltraVision. Курсорные измерения. 24 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Регистратор 5000 кадров. Самописец. Тестирование в пределах Pass/Fail. Генератор: 2 канала, Полоса 0,1 Гц...25 МГц; 14 бит; 6 стандартных, 7 встроенных + произв.форма. глубина до 16 К точек, дискрет. 200 Мвыб/с; амплитуда 20 мВ...5 Впп. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 17,8 см (7"), цветной, TFT, 800 х 480. Вес: 3,2 кг. Размеры: 313,1 x 160,8 x 122,4 мм.
Снято с производства
DS1074Z-S Plus
DS1074Z-S
Подробное описание

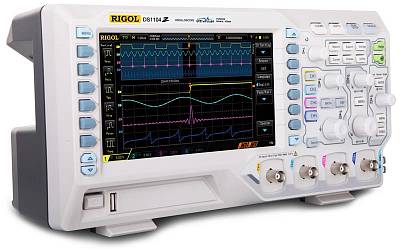

Цифровой осциллограф Rigol DS1074Z-S предоставляет пользователям широкие возможности по доступной цене. Благодаря инновационной технологии UltraVision, большой глубине записи, наличию четырех каналов, высокой скорости захвата осциллограмм цифровой осциллограф Rigol DS1074Z-S является идеальным средством для анализа сигналов при ограниченном бюджете.
В осциллографе Rigol DS1074Z-S имеется встроенный двухканальный генератор сигналов.
Технические характеристики
Осциллограф
Характеристика
Значение
Полоса пропускания
70 MГц
Режим дискретизации
Реальное время
Количество каналов
4
Регистрация
Режим
Обычный
Макс. дискретизация (реальное время)
1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
Вход
Связь по входу
открытый, закрытый, земля
Входной импеданс
1 MΩ±1% || 15 пФ ±3 пФ
Учет ослабления пробников
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
20 МГц, полный диапазон
Параметры
Скорость захвата осциллограмм
30000 осц./сек
Интерполяция
(sin x)/x
Глубина записи
Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М
Коэффициент развертки
5 нс/дел ~ 50 с/дел, с шагом 1~2~5
Погрешность временной базы
≤±25 ppm
Максимальная задержка
Пред-запуск: ≥ 1 ширины экрана
Режимы
Y-T, X-Y , самописец, задержка
Параметры вертикальной системы
Вертикальное разрешение
8 бит
Вертикальное отклонение
1 мВ/дел ~ 10 В/дел
Диапазон смещения
±2 В (1 мВ/дел ~ 499 мВ/дел),
Полоса пропускания для аналогового периодического сигнала
DC ~ 70 МГц
Полоса пропускания для однократного сигнала
DC ~ 70 МГц
Низкочастотный предел
≤5 Гц ( на входе BNC)
Время нарастания
≤5 нс (типичное)
Погрешность коэф.усиления
<10 мВ: ±4% от полной шкалы
Погрешность смещения
±0,1 дел ±2 мВ ±1%смещения
Изоляция между каналами
≥40 дБ
Измерения
Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции
A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs
FFT окна
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Шкала для FFT окна
dB/dBm, Vrms
Количество шин для декодирования
2
Декодирование
Parallel, RS232/UART, I2C, SPI
Система запуска
Характеристики
Значене
Диапазон уровня запуска
Внутренний
±5 делений от центра экрана
Режим запуска
Авто, обычный, одиночный
Фильтрация
Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска
16 нс ~ 10 с
Чувствительность триггера
1 дел (< 5 мВ); 0,3 дел (>5 мВ)
Запуск по фронту
нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса
условие запуска
положительная полярность импульса: >, <, =
диапазон установок
8 нс ~ 10 с
Запуск по ранту
условие запуска
положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок
8 нс ~ 4 с
Запуск по окну
Фронт
нарастающий, спадающий, нарастающий&спадающий
Позиция запуска
Вход, выход, время
Ширина окна (время)
8 нс ~ 4 с
Запуск по N фронту
Тип фронта
нарастающий, спадающий
Время
16 нс ~ 10 с
Номер фронта
1 ~ 65535
Скорость нарастания (Slope)
Скорость сигнала
положительная или отрицательная полярность: >, <, внутри диапазона <>
Условие запуска
8 нс ~ 10 с
Запуск по видеосигналу
Cистема
NTSC, PAL и SECAM
Cтандарт
480P, 576P HDTV
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке
Фронт
нарастающий, спадающий
Условие задержки
>, <, внутри интервала<>, вне интервала ><
Длительность задержки
8 нс ~ 10 с
Запуск по истечении времени (TimeOut)
Фронт
нарастающий, спадающий, нарастающий&спадающий
Установка времени
16 нс ~ 10 с
Запуск по длительности события
Установка
H, L, X
Условие запуска
>, <, внутри интервала<>
Длительность
8 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)
Фронт
нарастающий, спадающий
Установка
H, L
Время установки
8 нс ~ 1 с
Время удержания
8 нс ~ 1 с
RS232/UART запуск
Полярность
положительная, инвентированая
Условие запуска
Start, Error, Check Error, Data
Скорость
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
Разрядность
5 bit, 6 bit, 7 bit, 8 bit
I2C запуск
Условие запуска
Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса
7 бит, 8 бит, 10 бит
Диапазон
от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF
Длина
1 ~ 5 байт
SPI запуск
Условие
TimeOut
Значение удержания
16 нс ~ 10 нс
Разрядность
4 бит ~ 32 бит
Установка
H, L, X
Генератор
Характеристика
Значение
Количесто каналов
2
Частота дискретизации
200 Мвыб/сек
Вертикальное разрешение
14 бит
Максимальная частота
25 МГц
Стандартные формы
Синус, меандр, импульсный, треугольный, шумовой, постоянный ток DC
Пользовательские формы
Кардиотонический, экспоненциальный нарастающий и спадающий, ЭКГ, функция Гаусса, функция Лоренца, гаверсинус, произвольной формы
Синус
Диапазон частот
0,1 Гц ~ 25 МГц
Нелинейность АЧХ
0,5 дБ (относительно 1 кГц)
Гармонические искажения
-40 дБн
Негармонические искажения
-40 дБн
Общие гармонические искажения
1%
Отношение сигнал/шум
40 дБ
Меандр/Импульс
Диапазон частот
0,1 Гц ~ 15 МГц
Время нарастания/спада
<15 нс
Выброс
<5%
Коэффициент заполнения
10% ~90%
Разрешение (коэффициент заполнения)
1% до 10 нс (что больше)
Мин.длительность импульса
20 нс
Разрешение (длительность импульса)
10 нс или 5 бит (что больше)
Джиттер
500 пс
Треугольный
Диапазон частот
0,1 Гц ~ 100 кГц
Линейность
1%
Симметрия
0% ~100%
Шумовой
Полоса
25 МГц
Пользовательские формы
Диапазон частот
0,1 Гц ~ 1 МГц
Произвольная форма
Диапазон частот
0,1 Гц ~ 10 МГц
Глубина записи
2 ~ 16 К точек
Частота
Точность
100 ppm (<10 кГц); 50 ppm (>10 кГц)
Разрешение
0,1 Гц или 4 бит (что больше)
Амплитуда
Диапазон
20 мВпик-пик ~ 5 Впик-пик (высокий импеданс)
Точность
2% (1 кГц)
Разрешение
100 мкВ или 3 бит (что больше)
Смещение
Диапазон
±2,5 В (высокий импеданс); ±1,25 В (импеданс 50 Ом)
Точность
2% (1 кГц)
Разрешение
100 мкВ или 3 бит (что больше)
Основные технические характеристики
Дисплей
Тип дисплея
диагональ 7” , ЖК, TFT матрица
Разрешение дисплея
800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов
160 000 цветов
Послесвечение
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Тип отображения
векторный, точками
Выход для компенсации пробника
Выходное напряжение (типичное)
амплитуда 3 Вп-п
Частота (типичное)
Меандр 1 кГц
Интерфейс
Стандартный
USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)
Питание
Напряжение
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность
<50 Вт
предохранитель
2 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры
323,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г)
Вес
Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой)
Стандартная комплектация
осциллограф
осциллографические щупы – 4 шт. пассивных (150 МГц)
сетевой кабель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
Дополнительная комплектация
