Краткое описание
Цифровой осциллограф. 2 канала. Полоса - 1 ГГц. Макс. частота дискретизации: 5Гвыб/с (реальное время); Макс.память: 140М точек. Скорость захвата - 120000 осц./сек; Покадровый регистратор - до 180000 кадров. Технология UltraVision. Система WaveInspector . Расширенная синхронизация. Работа с потоками данных: I2C, SPI, RS-232/UART, USB, FlexRay и CAN. Дисплей: WVGA; 10,1", 800х480 точек, 8х14 делений. Интерфейс: USB-host, 2 USB-device, GPIB (опция), LAN (LXI-C), VGA. Размеры: 400х255х124 мм. Вес: 4,05 кг
Снято с производства
MSO8104
DS6102
Подробное описание

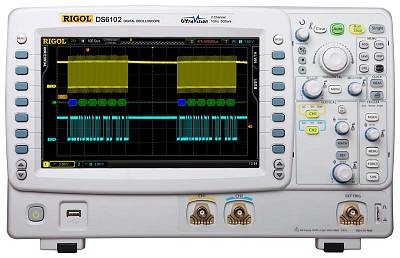

Цифровой осциллограф Rigol DS6102 разработан для широкого диапазона сфер применения: промышленная и потребительская электроника, связь, научные исследования и многие другие, где требуются анализ, разработка и тестирование быстродействующих высокочастотных электронных устройств. Неординарные технические характеристики и применённые в осциллографе инновационные технологии позволяют отнести Rigol DS6102 к осциллографам High-End класса.
Оригинальная технология UltraVision , разработанная компанией Rigol, сочетает в себе удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек), широкий динамический диапазон, превосходную скорость захвата осциллограмм (до 180 тысяч осциллограмм в секунду). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Использование этой технологии особенно удобно в цифровом дизайне и диагностике цифровых и аналоговых устройств.
Применённая в цифровом осциллографе Rigol DS6102 система WaveFinder обеспечивает удобство при поиске и анализе отдельных участков осциллограммы.
Технические характеристики
Характеристика
Значение
Полоса пропускания
1 ГГц
Количество каналов
2 + внешний запуск
Регистрация
Режим
Обычный
Макс. дискретизация (реальное время)
5 Гвыб/сек (2,5 Гвыб/сек - 2 канала)
Макс. дискретизация (эквивалентная)
100 Гвыб/сек
Вход
Связь по входу
открытый, закрытый, земля
Входной импеданс
1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5%
Учет ослабления пробников
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение
300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
20 МГц, 250 МГц, полный диапазон
Параметры
Скорость захвата осциллограмм
150000 осц./сек (вектор.), 180000 осц./сек (точки)
Интерполяция
(sin x)/x
Глубина записи
140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
Коэффициент развертки
500 пс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы
±4 ppm
Максимальная задержка
Пред-запуск: ≥ 1 ширины экрана
Режимы
Y-T, X-Y , самописец, задержка
Параметры вертикальной системы
Вертикальное разрешение
8 бит
Вертикальное отклонение
2 мВ/дел ~ 5 В/дел на импедансе 1 МОм
Диапазон смещения
на импедансе 50 Ом
на импедансе 1 МОм
Полоса пропускания для аналогового периодического сигнала
1 ГГц
Полоса пропускания для однократного сигнала
Полный диапазон
Низкочастотный предел
≤5 Гц ( на входе BNC)
Время нарастания
≤400 пс (типичное)
Погрешность коэф.усиления
±2%
Погрешность смещения
±0,1 дел ±2 мВ ±0,5смещения на развертке 200 мВ/дел~5 В/дел
Изоляция между каналами
≥40 дБ
Измерения
Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические
Measurements of Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Pre-shoot, Area, PeriodArea,Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A~B , Delay A~B , Phase A~B , Phase A~B
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции
A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна
прямоугольник, Hanning, Blackman, Hamming
Логические операции
AND, OR, NOT, XOR
Математические функции
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция), FlexRay (опция)
Система запуска
Характеристики
Значене
Диапазон уровня запуска
Внутренний
±6 делений от центра экрана
EXT
±0,8 В
Режим запуска
Авто, обычный, одиночный
Фильтрация
Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска
100 нс ~ 10 с
Запуск по фронту
нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса
условие запуска
положительная полярность импульса: >, <, =
диапазон установок
4 нс ~ 4 с
Запуск по ранту
условие запуска
положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок
4 нс ~ 4 с
Запуск по скорости нарастания
Условие запуска
положительная скорость: >, <, внутри диапазона
Ширина окна (время)
10 нс ~ 1 с
Запуск по видеосигналу
Cистема
NTSC, PAL и SECAM
Cтандарт
480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
RS232/UART запуск
Полярность
положительная, отрицательная
Условие запуска
Start, Error, Check Error, Data
Скорость
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
Разрядность
5 бит, 6 бит, 7 бит, 8 бит
I2C запуск
Условие запуска
Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса
7 бит, 8 бит, 10 бит
Диапазон
0 ~ 127, 0 ~ 255 ~ 1023
Длина
1 ~ 5 байт
Условие
CS, TimeOut
Значение удержания
100 нс ~ 1 нс
Разрядность
4 бит ~ 32 бит
Установка
H, L, X
CAN запуск
Тип сигнала
Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска
SOF, EOF, Frame Type, Frame Error
Скорость
10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки выбора
от 5% до 95%
Тип окна
Data, Remote, Error, OverLoad
Тип ошибки
Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск
Скорость
2,5 Мб/с; 5 Мб/с; 10 Мб/с
Условие запуска
окно, символ, ошибка, TSS
USB запуск
Скорость сигнала
низкая, полная
Условие запуска
SOP, EOP, RC, Suspend, ExitSuspend
Основные технические характеристики
Дисплей
Тип дисплея
диагональ 10,1” (257 мм) , ЖК, TFT матрица
Разрешение дисплея
800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов
160 000 цветов
Послесвечение
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Выход для компенсации пробника
Выходное напряжение (типичное)
амплитуда 3 Вп-п
Частота (типичное)
Меандр 1 кГц
Интерфейс
Стандартный
2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output
Питание
Напряжение
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность
<150 Вт
предохранитель
3 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры
399 мм × 255,3 мм × 123,8 мм (Ш*В*Г)
Вес
Около 5,3 кг (10,8 кг с упаковкой)
Стандартная комплектация
осциллограф
осциллографические щупы 600 МГц – 2/4 шт (по количеству каналов)
осциллографические щупы 1,5 ГГц – 1 шт
сетевой кабель
крышка на переднюю панель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
