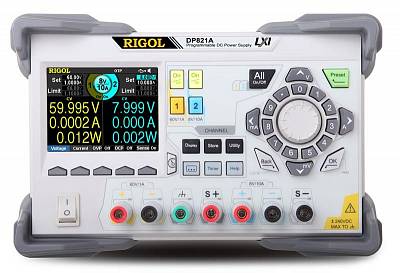

DP821A Источник питания

Корзина 0 позиций
на сумму 0,00 руб.

125 268,00 руб.

В корзину Подарок

Краткое описание

2 канал: 0…8 В/0…10 А и 0…60 В/0…1 А. Программируемый источник питания. Наилучшее разрешение программирования: 1 мВ/1 мА (канал 1) и 10 мВ/0,1 мА (канал 2) ; считывания 1 мВ/0,1 мА (канал 1) и 1 мВ/1 мА (канал 2) ;. Базовая погрешность напряж./ток : 0,05% / 0,2%. Пульсации+шум по напряжению/току: 0,35мВскз/2 мАскз. Встроенный регистратор. Интерфейс: USB host, USB Device, LAN (LXI-C class), RS-232, Digital I/O; GPIB(опция). Дисплей цветной TFT 3,5" с цифровой и граф. информацией. Размеры: 239х157х418 мм. Вес: 10 кг.

DP821A

Подробное описание

Прецизионный программируемый источник питания Rigol DP821A имеет превосходные технические характеристики: низкий уровень шумов и пульсаций, высокую точность установки напряжения и тока. В источнике питания Rigol DP821A применён уникальный инновационный графический интерфейс, обеспечивающий цифровую, аналоговую и графическую формы отображения параметров в реальном времени. На выходе источника питания DP821A можно провести контроль выходных параметров с возможностью регистрации данных и их дальнейшего анализа. Кроме того, источник питания DP821A позволяет запрограммировать выходные параметры, задержку и условия для синхронизации.

Основные характеристики

Количество каналов - 2
Максимальная мощность - 140 Вт
Новый интуитивно понятный графический интерфейс
Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
Режимы стабилизация тока и напряжения
Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения в реальном времени
Возможность установки задержки на выходе
Программирование сигналов произвольной формы или импульсов: 2048 шагов; 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
Мониторинг состояния выхода с функцией его отключения при заданных условиях и регистрацией данных (до 99999 сек)
Внутренняя память: 10 настроек, 10 записей регистратора, 10 программ для сигналов произвольной формы, 10 программ для пачек импульсов
Поддержка внешнего диска
Дисплей: цветной ЖК 3,5" с поддержкой графической формы сигнала

Технические характеристики

Характеристики			Значения
Количество каналов			2
Выходное напряжение / ток			Канал 1: 0...8 В / 0...10 А Канал 2: 0...60 В / 0...1 А
Нестабильность, вызванная изменением нагрузки		Напряжение	<0,01%+2 мВ
Нестабильность, вызванная изменением нагрузки		Ток	<0,01%+250 мкА
Нестабильность, вызванная изменением сетевого напряжения		Напряжение	<0,01%+2 мВ
Нестабильность, вызванная изменением сетевого напряжения		Ток	<0,01%+250 мкА
Пульсации+шум (20 Гц...20 МГц)		Напряжение	<350 мкВскз/2 мВпик-пик
Пульсации+шум (20 Гц...20 МГц)		Ток	<2 мАскз
Ежегодная погрешность (25° ±5°C )	Программирование	Напряжение	Канал 1: 0,1% + 25 мВ Канал 2: 0,05% + 10 мВ
	Программирование	Ток	0,2% + 10 мА
	Считывание	Напряжение	Канал 1: 0,1% + 25 мВ Канал 2: 0,05% + 5 мВ
	Считывание	Ток	0,15% + 10 мА
Разрешение	Программирование	Напряжение	Канал 1 и 2: 1 мВ
	Программирование	Ток	Канал 1: 0,1 мА Канал 2: 1 мА
	Считывание	Напряжение	Канал 1 и 2: 1 мВ
	Считывание	Ток	Канал 1: 0,1 мА Канал 2: 1 мА
	Отображение	Напряжение	Канал 1 и 2: 1 мВ
	Отображение	Ток	Канал 1: 0,1 мА Канал 2: 1 мА
Время установления			50 мкс
Время отработки команд			118 мс
Температурный коэффициент на °C		Напряжение	0,01 %+3 мВ
Температурный коэффициент на °C		Ток	0,02%+ 3 мA
Стабильность (8 часов)		Напряжение	0,02%+1 мВ
Стабильность (8 часов)		Ток	0,1%+1 мА
Защита по напряжению OVP/ по току OCP	Диапазон		Канал 1: 1 мВ...8,8 В / 1 мА...11 A Канал 2: 1 мВ...66 В / 1 мА...1,1 A
Защита по напряжению OVP/ по току OCP	Точность		0,5%+0,5 В / 0,5%+0,5 A
Интерфейсы			USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O Опция: GPIB
Весогабаритные параметры	Габаритные размеры		239 мм(W) x 157 мм(H) x 418 мм(D)
Весогабаритные параметры	Вес		10 кг
Питание			переменный ток (50 Гц...60 Гц) 100 В±10%, 115 В±10% 220 В±10%, 230 В±10% (макс 250 ВAC)

Стандартная комплектация

Дополнительная комплектация

Адаптер USB-GPIB
Комплект для монтажа в стойку
