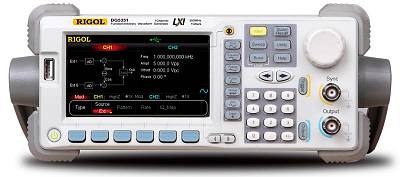

DG5351 Универсальный генератор сигналов
DG5351 Универсальный генератор сигналов
Корзина
0 позиций
на сумму 0,00 руб.
1 441 992,00 руб.
В корзину Подарок
Краткое описание
Генератор сигналов. 1 канал. Диапазон: 1 мкГц...350 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 14 встроенных форм сигналов. Частота сэмплир.: 1 Гвыб/сек.; ЦАП - 14 бит; глубина записи - 16 М/128 М (вопроизв.). Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM, IQ; режим качания частоты; режим пачек импульсов. Режим ППРЧ (опция). DDS технология. Погрешность опорного генератора: 1 ppm. Интерфейс: USB device, USB host, GPIB, LAN (поддержка LXI класс С). Дисплей: 4,3" TFT , 480 х 272; 16 М. Размеры: 230 х 106 х 501 мм. Вес: 4,3 кг.
DG5351
Подробное описание
В генераторе сигналов Rigol DG5351 использована технология прямого цифрового синтеза (DDS) , что позволяет обеспечить высокую стабильность и точное восстановление сигнала с низким уровнем искажений. Наряду со стандартными и произвольными формами сигналов, генератор сигналов Rigol DG5351 способен формировать векторную I/Q модуляцию и сигналы с псевдослучайной перестройкой рабочей частоты (доп.опция). Помимо того, Rigol DG5351 поддерживает модуль смешанных сигналов на 16 цифровых и 2 аналоговых канала (доп.опция). Благодаря наличию интерфейса LAN (LXI Class C) можно дистанционно управлять генератором сигналов Rigol DG5351 в измерительных лабораториях любой конфигурации.
Технические характеристики
Характеристика
Значение
Максимальная выходная частота
350 МГц
Количество каналов
1
Форма сигнала
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой
Частотные характеристики
Диапазон
синусоидальный сигнал
1 мкГц ~ 350 МГц
прямоугольный сигнал
1 мкГц ~ 120 МГц
импульсный сигнал
1 мкГц ~ 50 МГц
пилообразный сигнал
1 мкГц ~ 5 МГц
специальной формы
1 мкГц ~ 50 МГц
Разрешение по частоте
1 мкГц
Точность установки (18°C ~ 28°C)
±1 ppm
Синусоидальный сигнал
Гармонические искажения
< -45 дБн (≤100 МГц, 0 дБм)
Общие гармонические искажения
< 0,5% (10 Гц ~ 20 кГц, 0 дБм)
Негармонические искажения
< -50 дБн (≤100 МГц, 0 дБм)
Фазовый шум
-110 дБн/Гц @ 10 кГц (0 дБм, 10 МГц)
Прямоугольный сигнал
Время нарастания / спада
< 2,5 нс (1 Вп-п)
Выброс
< 5 % (1 Вп-п)
Коэф. заполнения
≤ 10 MГц
20% ~ 80%
10 мГц ~ 40 MГц
40% ~ 60%
> 40 MГц
50%
Ассиметрия
1% период +5 нс
Джиттер (СКЗ)
10 ppm + 500 пс (≤30 МГц)
Пилообразный сигнал
Нелинейность
< 0,5%
Симмметрия
0 ~ 100%
Импульсный сигнал
Длительность импульса
от 4 нс до 1000000 с
Время нарастания / спада
4 нс...1 мс
Период
от 20 нс до 1000000 с
Выброс
< 5 %
Джиттер (СКЗ)
10 ppm + 500 пс (1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала
2...16 М (нормальный режим)
Вертикальное разрешение
14 бит
Частота дискретизации
1 Гвыб/сек фиксировано (2...16 М нормальный режим)
Время нарастания
≤ 3 нс (1 Вп-п)
Джиттер (СКЗ)
3 нс
Интерполяция
выключена, линейная, Sinc
Способ редактирования
по точкам, сегментами
Энергонезависимая память
1 Гб
Характеристики выхода:
Амплитуда (50 Ом)
5 мВп-п - 10 Вп-п (≤100 МГц)
Точность установки (1 кГц, 10 мВп-п, синус)
±(1%+1 мВп-п)
Неравномерность АЧХ (синус, 100 кГц, 1,25 Вп-п, 50 Ом)
±0,1 дБ (≤10 МГц)
Единицы установки
Вп-п, Вскз, дБм, высокий / низкий уровень
Разрешение
0,1 мВ или 4 цифры
Смещение (50 Ом):
Диапазон
±5 Впик АС+DC
Точность установки
±(1% + 5 мВ +0,5% от амплитуды)
Выход сигнала:
Импеданс
50 Ом
Изоляция
42 Впик макс. относительно земли
Защита
от короткого замыкания, автоматическое отключение выхода при перегрузке
Параметры псевдослучайной перестройки рабочей частоты ППРЧ (опция FH-DG5000 ):
Полоса
1,5 МГц~250 МГц
Частота скачков
от 1 скачк/сек до 12,5 М скачк/сек
Кол-во частот
4096
Длина последлвательности
4096
Модуляция
AM Модуляция (AM):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 50 кГц
Коэффициент модуляции
0% ~ 120%
ЧМ Модуляция (FM):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 50 кГц
ФМ Модуляция (PM):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 50 кГц
Девиация
0 ~ 360°
Частотная манипуляция (FSK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
Фазовая манипуляция (PSK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
IQ манипуляция:
Несущая
синус (≤200 МГц)
Источник
Внутренний / Внешний
Шаблон кода (передаваемый код)
псевдошумовая последовательность, 4-х битовый шаблон кода, пользовательский
Тип преобразования IQ
4QAM, 8QAM, 16QAM, 32QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, пользовательский
Скорость передачи кода
от 1 бит/с до 1 М бит/с
ШИМ модуляция:
Несущая
импульсный
Частота модуляции
2 мГц ~ 50 кГц
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Девиация
0%~100% длительности импульса
Режим пачек импульсов:
Форма
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей
от 1 мкГц до 120 МГц
Количество импульсов в пачке
от 1 до 1000000 или бесконечное
Начальная / Конечная фаза
от 0° до 360°
Внутренний период
от 1 мкс до 500 с
Стробированный запуск
Внешний запуск
Источник запуска
Ручной, внешний, внутренний
Задержка запуска
от 0 нс до 85 с
Режим свипирования (качания):
Форма
синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон
линейный, логарифмический, ступенчатый
Диапазон частот
от 1 мкГц до 250 МГц
Направление
Вверх / Вниз
Время свипирования
от 1 мс до 300 с
Время стояния / возврата
от 0 мс до 300 с
Источник запуска
Ручной, внешний, внутренний
Маркер
спадающий фронт или синхросигнал (программируется)
Вход запуска:
Уровень
TTL
Длительность импульса
> 50 нс
Запуск по фронту
нарастающий, спадающий выбирается
Время отклика (задержка запуска)
свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска:
Уровень
TTL
Длительность импульса
> 60 нс
Максимальная частота
1 МГц
Другие входы/выходы
Вход внешнего опорного сигнала
Частота
10 МГц ± 50 Гц
Уровень
от 80 мВп-п до 10 Вп-п
Время блокировки
< 2 c
Сдвиг фазы опорного сигнала
Диапазон
от 0° до 360°
Разрешение
0,001° (произвольная форма);
Выход внутреннего опорного сигнала
Частота
10 МГц
Уровень
632 мВп-п (0 дБм)
Выход синхронизации
Уровень
TTL-совместимый
Импеданс
50 Ом, номинальное значение
Время программирования:
Время настройки
USB 2.0
LAN
GPIB
Изменение функции
500 мс
510 мс
510 мс
Изменение частоты
50 мс
50 мс
50 мс
Изменение амплитуды
300 мс
310 мс
310 мс
Выбор пользовательской формы сигнала
500 мс
510 мс
510 мс
Скорость загрузки произвольной формы (цифровая передача)
1 М точек/сек
Основные характеристики:
Тип дисплея
Жидкокристаллический, 4,3" TFT, 480 х 272, 16 млн. цветов
Питание
100~240 В АСскз, 45~65 Гц
Интерфейс
USB устройство , USB host (2), GPIB , LAN (LXI Class C)
Потребляемая мощность
не более 125 Вт
Рабочая температура
10 °C...40 °C
Габаритные размеры
230 х 106 х 501 мм
Вес
4,3 кг / 5,84 кг (с упаковкой)
Стандартная комплектация
Прибор
Сетевой шнур
Кабель USB
Кабель BNC
Кабель BNC-SMB
Краткое руководство по эксплуатации
Дополнительная комплектация
FH-DG5000 Опция псевдослучайной перестройки частоты
DG-POD-A Модуль логических сигналов
PA1011 Усилитель мощности
RA5040K Аттенюатор 40 дБ
