Краткое описание
Генератор сигналов. 2 канала. Диапазон: 1 мкГц...60 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 160 встроенных форм сигналов. Частота сэмплир.: 200 Мвыб/с.; ЦАП - 14 бит; глубина записи - 2М (16М опция). Джиттер 200 пс. Погрешность опорного генератора: 1 ppm. Фазовый шум -125 дБн/Гц. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. SiFi технология. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С). Дисплей: 3,5" TFT , 320 х 240. Размеры: 261,5 х 112 х 318,4 мм. Вес: 3,2 кг.

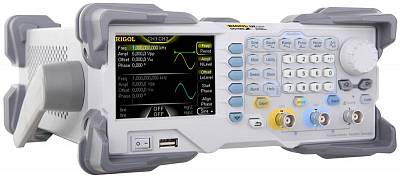

DG1062Z
Акция!
Подарок!
При покупке данного прибора опция увеличения памяти – бесплатно!
Подробности...
Подробное описание
В универсальном генераторе сигналов Rigol DG1062Z использована инновационная технология поточечного формирования сигналов произвольной формы SiFi , позволяющая восстанавливать сигнал без искажений и более точно, чем в обычных генераторах сигналов, а также уменьшить влияние дискретизации и обеспечить малый джиттер. Большое количество встроенных форм сигналов и низкий уровень собственных шумов делают генератор сигналов Rigol DG1062Z незаменимым инструментом для использования в измерительных задачах различной сложности.
Технические характеристики
Характеристика
Значение
Максимальная выходная частота
60 МГц
Количество каналов
2
Форма сигнала
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
Частотные характеристики
Диапазон
синусоидальный сигнал
1 мкГц ~ 60 МГц
прямоугольный сигнал
1 мкГц ~ 25 МГц
импульсный сигнал
1 мкГц ~ 25 МГц
пилообразный сигнал
1 мкГц ~ 1 МГц
гармоники
1 мкГц ~ 20 МГц
белый шум (Гаусс)
полоса 60 МГц (-3дБ)
специальной формы
1 мкГц ~ 20 МГц
Разрешение по частоте
1 мкГц
Точность установки (18°C ~ 28°C)
±1 ppm
Синусоидальный сигнал
Гармонические искажения
Типичное (0 дБм)
Общие гармонические искажения
< 0,075% (10-20 кГц, 0 дБм)
Негармонические искажения
Типичное (0 дБм)
Фазовый шум
Типичное (0 дБм)
Прямоугольный сигнал
Время нарастания / спада
< 10 нс (1 Вп-п) типичное
Выброс
< 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения
0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия
1% от периода + 5 нс
Джиттер (СКЗ)
Типичное
Пилообразный сигнал
Нелинейность
< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия
0 ~ 100%
Импульсный сигнал
Длительность импульса
≥ 16 нс (ограничена установленной частотой)
Время нарастания / спада
≥ 10 нс (ограничена установленной частотой и длительностью импульса)
Выброс
< 5 % (1 Вп-п) типичное
Джиттер (СКЗ)
Типичное
Специальная форма
Максимальное количество точек участвующих в формировании сигнала
8 ~ 2 М точек (16 М точек опция)
Вертикальное разрешение
14 бит
Частота дискретизации
200 Мвыб/сек
Время нарастания
< 5 нс (1 Вп-п) типичное
Джиттер (СКЗ)
Типичное
Способ редактирования
по точкам, сегментами, встроенное построение формы
Генератор гармоник
Порядок гармоник
≤ 8
Тип гармоник
четные, нечетные, все, пользовательские
Амплитуда гармоник
регулируемая для каждой гармоники
Фаза гармоник
регулируемая для каждой гармоники
Характеристики выхода:
Амплитуда (50 Ом)
2,5 мВп-п - 10 Вп-п (≤10 МГц)
Точность установки
±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ
Типичное (синус, 2,5В)
Единицы установки
Вп-п, Вскз, дБм
Разрешение
0,1 мВпп или 4 бит
Смещение (50 Ом):
Диапазон
±5 Впп АС+DC
Точность установки
±(1% + 5 мВ +0,5% от амплитуды)
Выход сигнала:
Импеданс
50 Ом (типичное)
Защита
от короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
AM Модуляция (AM) :
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 1 МГц
Коэффициент модуляции
0% ~ 120%
ЧМ Модуляция (FM):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 1 МГц
ФМ Модуляция (PM):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 1 МГц
Девиация
0 ~ 360°
Частотная манипуляция (FSK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
Фазовая манипуляция (PSK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
ШИМ модуляция (PWM):
Несущая
импульсный
Частота модуляции
2 мГц ~ 1 МГц
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация
0%~100% длительности импульса
Вход внешней модуляции:
Диапазон напряжения
75 мВскз ~ ± 2,5 В DC+AC
Полоса
50 кГц
Импеданс входа
1000 Ом
Режим свипирования (качания):
Форма
синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон
линейный, логарифмический, ступенчатый
Диапазон частот
верхняя и нижняя частота свипирования ограничена несущей частотой
Направление
Вверх / Вниз
Время свипирования
1 мс ~ 500 с
Время стояния / возврата
0 мс ~ 500 с
Источник запуска
Ручной, внешний, внутренний
Маркер
спадающий фронт сигнала синхронизации (задаваемый)
Режим пачек импульсов:
Форма
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей
2 мГц ~ 60 МГц
Количество импульсов в пачке
1 ~ 1000000 или бесконечное
Начальная / Конечная фаза
0° ~ 360°
Внутренний период
1 мкс ~ 500 с
Стробированный запуск
Внешний запуск
Источник запуска
Ручной, внешний, внутренний
Задержка запуска
0 нс ~ 100 с
Частотомер:
Измеряемый параметр
Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон
1 мrГц ~ 200 МГц
Разрешение по частоте
7 разрядов/с (время счета = 1 с)
Диапазон периода
5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)
DC связь
DC диапазон девиации
+1.5 В DC
1 мкГц ~ 100 МГц
50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 200 МГц
100 мВскз ~ ±2,5 В AC+DC
AC связь
1 мкГц ~ 100 МГц
50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 200 МГц
100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения
диапазон частоты: 1 мкГц ~ 25 МГц
Коэффициент заполнения
0 ~ 100%
Параметры входа
Входной импеданс
1 МОм
Тип свяи
AC, DC
ФНЧ
ON: полоса 250 кГц,
Опасное напряжение (1 МОм)
±7 В AC+DC
Система запуска
Уровень запуска: ±2,5 В
Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета
1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Вход запуска:
Уровень
TTL
Длительность импульса
> 100 нс
Запуск по фронту
нарастающий, спадающий выбирается
Время отклика (задержка запуска)
свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска:
Уровень
TTL
Длительность импульса
> 60 нс(типичное)
Максимальная частота
1 МГц
Двухканальный режим (сдвиг фаз):
Диапазон
0° ~ 360°
Разрешение
0,03°
Вход/выход 10 МГц:
Вход внешнего опорного сигнала
Частота
10 МГц ± 50 Гц
Уровень
250 мВп-п ~ 5 Вп-п
Время блокировки
< 2 c
Импеданс
1 кОм, закрытый вход (AC)
Выход внутреннего опорного сигнала
Частота
10 МГц ± 50 Гц
Уровень
3,3 Вп-п
Импеданс
50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень
TTL
Импеданс
50 Ом
Основные характеристики:
Тип дисплея
Жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов
Питание
100~240 В АСскз，45~440 Гц, CATII
Интерфейс
USB устройство, USB хост , LAN; USB-GPIB (опция)
Потребляемая мощность
не более 40 Вт
Рабочая температура
10 °C...40 °C
Габаритные размеры
261,5 х 112 х 318,4 мм
Вес
3,2 кг (в упаковке 4,5 кг)
Стандартная комплектация
генератор сигналов
сетевой кабель
BNC кабель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
