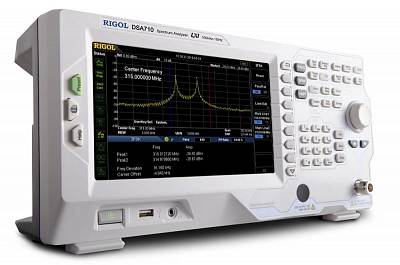

Характеристики
|
Параметры
|
Значения
|
|
ЧАСТОТА
|
Частотный диапазон
|
100 кГц…1 ГГц
|
|
Разрешение
|
1 Гц
|
Начальная калибровочная точность
|
<± 1х10-6
|
|
Температурная стабильность источника опорной частоты
|
<± 2х10-6
|
|
Изменение погрешности источника опорной частоты
|
<± 2х10-6/год
|
|
Погрешность измерения частоты
|
Разрешение маркера:
полоса обзора / (кол.точек развертки-1)
|
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
|
Счетчик частоты
|
Разрешение
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)
|
|
Полоса обзора
|
Нулевая, 100 Гц…1 ГГц
|
|
Погрешность полосы обзора
|
± полоса обзора / (кол. точек развертки-1)
|
Плотность фазовых шумов
|
<-80 дБн/Гц @ 10 кГц
<-100 дБн/Гц @ 100 кГц
|
|
ПОЛОСА ПРОПУСКАНИЯ
|
Полоса пропускания ПЧ (-3 дБ )
|
100 Гц… 1 МГц, с шагом 1-3-10
|
|
Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)
|
200 Гц, 9 кГц, 120 кГц
|
|
Избирательность фильтров по уровням (60 дБ/3 дБ)
|
<5:1
|
|
Погрешность установки полосы пропускания ПЧ
|
<5%
|
|
Полоса пропускания видео
|
1 Гц … 3 МГц, с шагом 1-3-10
|
|
АМПЛИТУДА
|
Диапазон измерения уровня
|
Уровень собственных шумов … +20 дБм
|
Максимальный уровень на входе (аттенюатор 30 дБ)
|
50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность непрерывного сигнала
+30 дБм (1 Вт) макс. опасный уровень
|
|
Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50, RBW=VBW=100 Гц
|
без предусилителя:
100 кГц…1 МГц: <-90 дБм, типично -110 дБм
1 МГц…1 ГГц: <-100 дБм, типично -110 дБм
с предусилителем:
100 кГц…1 МГц: <-110 дБм-, типично -130 дБм
1 МГц…1 ГГц: <-120 дБм, типично -130 дБм
|
Частотный отклик
(f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)
|
без предусилителя:
< 0,7 дБ
с предусилителем:
< 1,0 дБ
|
|
Аттенюатор
|
Предел ослабления:
0…30 дБ, с шагом 1 дБ
|
|
Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ):
< 0,5 дБ
|
Абсолютная амплитудная погрешность
(центральная частота =50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)
|
± 0.4 дБ
|
|
Установка опорного уровня
|
Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ
|
|
Разрешение логарифмической шкалы 0,01 дБ, линейной - 4 цифры
|
|
Погрешность измерения
(достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC)
<1,5 дБ
|
Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)
|
SHI : +40 дБм
|
Интермодуляционные искажения 3-го порядка
(центральная частота≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ)
|
TOI: +10 дБм (центральная частота>30 МГц)
|
Проникновение центральной частоты
Побочные сигналы
|
<-60 дБн
|
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)
|
<-88 дБм, типично
|
Переключение разрешения по полосе пропускания
(относит. 1 кГц RBW)
|
<0,1 дБ
|
|
Логарифмическая шкала
|
1 дБ…200 дБ
|
|
Линейная шкала
|
0 до опорного уровня
|
|
Количество точек
|
601
|
|
Количество графиков
|
3 + основной
|
|
Тип детектора
|
Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения
Квази-пиковый (опция DSA800-EMI)
|
|
Операции над графиками
|
очистить, удержание максимума, удержание минимума, усреднение, просмотр, закрыть
|
|
Единицы измерения
|
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
|
|
РАЗВЕРТКА
|
Диапазон
|
10 мс… 1000 с (нулевой обзор)
20 мкс ….1000 с (100 Гц ≤ полоса обзора ≤ 1 ГГц)
|
ПРЕДУСИЛИТЕЛЬ
|
Усиление 100 кГц…1 ГГц
|
20 дБ (штатно)
|
НЕПРЕРЫВНЫЙ ЗАХВАТ СИГНАЛА
(опция SSC-DSA)
|
Диапазон измерения
|
202 кГц
|
Скорость измерения
|
650 спектр/с
|
|
ВХОДЫ/ВЫХОДЫ
|
ВЧ вход
|
Соединитель N-типа (female) ; 50 Ом;
|
|
Вход / выход опорного генератора
|
Соединитель типа BNC (female)
Импеданс 50 Ом (типичное)
Вход 10 МГц:
Частота 10 МГц±5 ppm
уровень 0 дБм…10 дБм
Выход 10 МГц:
Частота 10 МГц
уровень +3 дБм…10 дБм, +8 дБм типично
|
|
Вход внешнего запуска
|
Соединитель типа BNC (female)
Импеданс 1 кОм (типичное)
|
Интерфейсы коммуникационные
|
USB Host 2.0
USB Device 2.0
LAN (LXI core 2011)
GPIB опция, через соединитель USB-GPIB
|
|
Запуск
|
Источник запуска
|
свободный, видео, внешний
|
|
Внешний запуск
|
5 В TTL уровень
|
|
ОБЩИЕ ДАННЫЕ
|
Дисплей
|
Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
|
|
Поддержка принтера
|
Протокол PictBridge
|
Сохранение в память
|
USB флэш устройство (не идет в комплекте)
Встроенный флэш диск
|
|
Напряжение питания
|
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
|
|
Потребляемая мощность
|
35 Вт, типично;
50 Вт, масимально
|
|
Габаритные размеры
|
361,6 x 178,8 х 128 мм
|
|
Масса
|
4,25 кг
|
|
Рабочая температура
|
0 ºC …50 ºC
|
Относит. влажность
|
≤95% (0 ºC …30 ºC)
≤75% (30 ºC …40 ºC)
|
