DSA875 Анализатор спектра

Корзина 0 позиций
на сумму 0,00 руб.

1 038 972,00 руб.

В корзину Подарок

Краткое описание

Цифровой анализатор спектра 9 кГц - 7,5 ГГц; стабильность 1 ppm/год , средний уровень соб.шума: -151 дБмВт/-161 дБмВт (приведен к 1 Гц);; макс.уровень +20 дБмВт; RBW: 10 Гц… 1 МГц; фаз. шум: -98 дБн/Гц @ 10 кГц; маркерные измерения; запись спектрограмм и настроек; цв. ЖК-дисплей 8"; интерфейс USB device, USB host, LAN (LXI-C); размеры 362 х 179 х 128 мм, масса 4,55 кг.

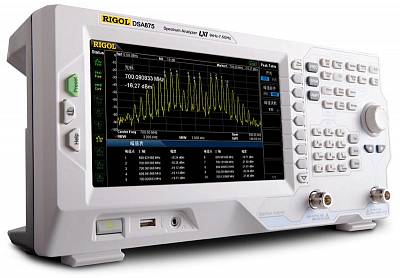

DSA875

Подробное описание

Анализатор спектра Rigol DSA875 представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA875 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Поставляемый дополнительно трекинг-генератор позволяет использовать анализатор спектра Rigol DSA875 для измерения S-параметров.

Технические характеристики

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	9 кГц…7,5 ГГц
	Разрешение	1 Гц
	Температурная стабильность источника опорной частоты	± 5х10^-7
	Изменение погрешности источника опорной частоты	± 1х10^-6/год
	Погрешность измерения частоты	Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
	Погрешность измерения частоты	Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Полоса обзора	Нулевая, 100 Гц…7,5 ГГц
	Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов	<-98 дБн/Гц @ 10 кГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания ПЧ (-3 дБ )	10 Гц… 1 МГц, с шагом 1-3-10
	Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)	200 Гц, 9 кГц, 120 кГц
	Избирательность фильтров по уровням (60 дБ/3 дБ)	<5:1
	Погрешность установки полосы пропускания ПЧ	<5%
	Полоса пропускания видео	1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА	Диапазон измерения уровня	Уровень собственных шумов … +20 дБм
	Максимальный уровень на входе (аттенюатор 30 дБ)	50 В (постоянное напряжение) +20 дБм (100 мВт) мощность CW RF Power +30 дБм (1 Вт) макс. опасный уровень
	Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл., нормализован к 1 Гц	без предусилителя: 9 кГц...100 кГц: <-120 дБм 100 кГц…5 МГц: <-135 дБм, типично -138 дБм 5МГц…3.2 ГГц: <-140 дБм, типично -144 дБм 3,2 ГГц…6 ГГц: <-136 дБм, типично -140 дБм 6 ГГц…7,5 ГГц: <-131 дБм, типично -135 дБм с предусилителем : 9 кГц...100 кГц: <-152 дБм 100 кГц…5 МГц: <-152 дБм, типично -155 дБм 5МГц…3.2 ГГц: <-157 дБм, типично -161 дБм 3,2 ГГц…6 ГГц: <-153 дБм, типично -157 дБм 6 ГГц…7,5 ГГц: <-148 дБм, типично -152 дБм
	Частотный отклик (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)	без предусилителя: 100 кГц….3,2 ГГц: < 0,5 дБ, <0,3 дБ типично 3,2 ГГц...7,5 ГГц: < 0,7 дБ, <0,3 дБ типично с предусилителем : 100 кГц….3,2 ГГц: < 0,7 дБ, <0,3 дБ типично 3,2 ГГц...7,5 ГГц: < 0,9 дБ, <0,3 дБ типично

	Аттенюатор	Предел ослабления: 0…30 дБ, с шагом 1 дБ
		Погрешность переключения (центральная частота=50 МГц, аттенюатор = 10 дБ): < 0,3 дБ

	Абсолютная амплитудная погрешность (центральная частота =50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)	± 0,3 дБ
	Установка опорного уровня	Диапазон: -100 дБм…+20 дБм с шагом 1 дБ
		Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
		Погрешность измерения (достоверность 95%, с/ш>20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 ºC to 30 ºC) <0,8 дБ
	Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	SHI : +45 дБм
	Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)	TOI: +11 дБм , типично +15 дБм
	Комбинационные искажения	<-60 дБн
	Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ)	<-90 дБм, <-100 дБм, типично
	Логарифмическая шкала	1 дБ…200 дБ
	Линейная шкала	0 до опорного уровня
	Количество точек	601
	Количество графиков	3 + основной
	Тип детектора	Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average Quasi-peak (DSA800-EMI)
	Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
	Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
РАЗВЕРТКА	Диапазон	1 мс… 1500 с (100 Гц ≤ полоса обзора ≤ 7,5 ГГц) 20 мкс …7500 с (нулевой обзор) запуск: непрерывный, однократный
РАЗВЕРТКА	Диапазон
ПРЕДУСИЛИТЕЛЬ	Усиление (100 кГц...7,5 ГГц)	17 дБ (номинальное)
ВХОД	ВЧ вход	Соединитель N-типа (female) ; 50 Ом;
	Другие входы / выходы	Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female)

		Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично Импеданс вх/вых опорного генератора 50 Ом Импеданс входа внешнего запуска 1 кОм Уровень запуска: 5 В TTL уровень
		USB Host 2.0 USB Device 2.0
Запуск	Источник запуска	свободный, видео, внешний
	Внешний запуск	5 В TTL уровень


ОБЩИЕ ДАННЫЕ	Дисплей	Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов
	Поддержка принтера	Протокол PictBridge
	Удаленное управление	USB TMC LAN интерфейс 10/100 Base-T, RJ-45 LXI Class C IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
	Напряжение питания	Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц
	Потребляемая мощность	35 Вт, типично; 50 Вт, масимально
	Габаритные размеры	361,6 x 178,8 х 128 мм
	Масса	4,55 кг
	Внутренняя память данных	Flash Disk (встроенный)
	Рабочая температура	0 ºC …50 ºC
	Рабочая температура	0 ºC …50 ºC

Расширенные измерения

ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI)
измерение КСВН (опция DSA800-VSWR)
измерение мощности в основном канале (опция DSA800-AMK)
измерение занимаемой полосы (опция DSA800-AMK)
соотношение мощностей в смежных каналах (опция DSA800-AMK)
измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
измерение мощности в полосе между двумя максим. точками (опция DSA800-AMK)
измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
измерение гармонических искажений (опция DSA800-AMK)
измерение TOI (опция DSA800-AMK)
тестирование в пределах

Стандартная комплектация

Кабель питания
Краткое руководство по эксплуатации
CD-диск (руководство пользователя, руководство по программированию)

Дополнительная комплектация

адаптер USB-GPIB
комплект аксессуаров DSA Utility Kit
опция расширенных измерений DSA800-AMK
опция для ЭМИ измерений DSA800-EMI
комплект для монтажа в стойку DSA800-RMSA
зонд ближнего поля NFP-3
программное обеспечение Ultra Spectrum
