Краткое описание

Цифровой анализатор спектра 9 кГц - 3 ГГц; цифровой частот. синтез, встр. предусилитель, средний уровень соб.шума: -148дБмВт; макс.уровень +30 дБмВт; RBW: от 10Гц; фаз. шум: -88 дБн/Гц; измерение мощности в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню, сигнал/шум, гарм.искажения, TOI; маркерные измерения; запись спектрограмм и настроек; цв. ЖК-дисплей 8,5"; интерфейс USB device, USB host, VGA, LXI-C; батарейное питание; размеры 399 х 223 х 159 мм, масса 6,2 кг.

Снято с производства
Замена: DSA832E-TG

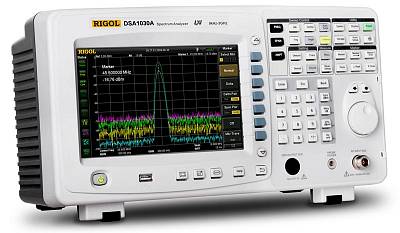

DSA1030A

Подробное описание

Анализатор спектра Rigol DSA1030A представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA1030A имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений. Опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030A для измерения S-параметров.

Технические характеристики

Характеристики	Параметры	Значения
ЧАСТОТА	Частотный диапазон	9 кГц…3 ГГц
	Разрешение	1 Гц
	Температурная стабильность источника опорной частоты	± 3х10^-6
	Изменение погрешности источника опорной частоты	± 3х10^-6/год
	Погрешность измерения частоты	Разрешение маркера: ± полоса обзора / (кол. точек развертки-1)
	Погрешность измерения частоты	Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
	Полоса обзора	Нулевая, 100 Гц…3 ГГц
	Погрешность полосы обзора	± полоса обзора / (кол. точек развертки-1)
	Плотность фазовых шумов (центр. частота =500 МГц, RBW ≤1кГц)	<-88 dBс/Гц @ 10 кГц <-100 dBс/Гц @ 100 кГц <-110 dBс/Гц @ 1 МГц
ПОЛОСА ПРОПУСКАНИЯ	Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ)	10 Гц… 1 МГц, с шагом 1-3-10 200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры
	Избирательность фильтров по уровням (60 дБ/3 дБ)	<5:1
	Погрешность установки полосы пропускания ПЧ	<5%
	Полоса пропускания видео	1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА	Диапазон измерения уровня	Уровень собственных шумов … +30 дБм
	Тип детектора	нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый
	Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=VBW=10 Гц	без предусилителя: 100 кГц…10 МГц: <-85 дБм-3 x (f/1 МГц) дБ, типично -125 дБм 10 МГц…2.5 ГГц: <-127 дБм+3 x (f/1 ГГц) дБ, типично -130 dBm 2.5 ГГц…3 ГГц: <-115 дБм с предусилителем: 100 кГц…1 МГц: <-103 дБм 1 МГц…10 МГц: <-103 дБм-3 x (f/1 МГц) дБ, типично -143 дБм 10 МГц… 2.5 ГГц: <-145 дБм +3 x (f/1 ГГц) дБ, типично -148 дБм 2.5 ГГц…3 ГГц: <-133 дБм
	АЧХ	без предусилителя: < 0,7 дБ : 100 кГц….3 ГГц с предусилителем: < 1,0 дБ : 1 МГц…3 ГГц
	АЧХ
	Аттенюатор	Предел ослабления: 0…50 дБ, с шагом 1 дБ
		Погрешность переключения (центральная частота=50 МГц): < (0.3 + 0.01 x установленное значение аттенюатора) дБ
		Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 dBm, 20 ºC…30 ºC): ± 0.4 dB
	Установка опорного уровеня	Диапазон: -100 дБм…+30 дБм с шагом 1 дБ
		Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры
		Погрешность измерения (достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <3 ГГц, 20 ºC to 30 ºC) <1.0 дБ
	Гармонические искажения 2-го порядка	SHI : +35 dBm
	Интермодуляционные искажения 3-го порядка	TOI: +7 dBm (центральная частота>30 МГц)
	Комбинационные искажения	<-60 дБс
Собственные комбинационные помехи	<-88 дБм, типично
РАЗВЕРТКА	Диапазон	10 мс… 3000 с (нулевой обзор) 20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц)
РАЗВЕРТКА	Диапазон
ВХОД	ВЧ вход	Соединитель N-типа (female) ; 50 Ом;
		Максимальная постоянная составляющая: 50 В
		Максимально опасный уровень входного сигнала: 40 дБм (10 Вт)
		Точка компрессии усиления 1 дБ: >0 дБм (предусилитель выключен)
	Другие входы / выходы	Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female)
		Вход для питания пробника Напряжение/ток: +15 В, <10% при 150 mA -12.6 В, <10% при 150 mA
		Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа N (female) Частота 10 Гц, уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень
		USB Host 2.0 USB Device 2.0
		VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60Hz
Запуск	Источник запуска	свободный, видео, внешний
	Внешний запуск	5 В TTL уровень


ОБЩИЕ ДАННЫЕ	Дисплей	Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов
	Поддержка принтера	Протокол PictBridge
	Удаленное управление	USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
	Демодулятор	АМ/ЧМ модуляция
	Напряжение питания	Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи - 3часа :
	Потребляемая мощность	35 Вт, типично; 60 Вт, масимально
	Габаритные размеры	399 x 223 х 159 мм
	Масса	6,2 кг (без батарей); 7,4 кг (с батареей)
	Внутренняя память данных	Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт
	Рабочая температура	5 ºC …40 ºC
	Рабочая температура	5 ºC …40 ºC

Логарифмическая шкала: 1 дБ…200 дБ
Линейная шкала: 0 до опорного уровня
Количество точек: 601 (нормальный), 751 (полный экран)
Количество графиков: 3 + основная
Тип детектора:
Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
Операции над графиками:
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка, A-B, A+константа, A-константа.
Единицы измерения:
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Расширенные измерения

измерение мощности в основном канале
измерение занимаемой полосы
соотношение мощностей в смежных каналах
измерение мощности во временной области при нулевой полосе пропускания
измерение мощности в полосе между двумя максим. точками
измерение отношения сигнал/шум измерение гармонических искажений
измерение интермодуляционных искажений
тестирование в пределах

Стандартная комплектация

Кабель питания
USB кабель
Крышка на переднюю панель
Краткое руководство по эксплуатации
CD-ROM (руководство пользователя, руководство по программированию)

Дополнительная комплектация
