DHO924 Цифровой осциллограф высокого разрешения

Корзина 0 позиций
на сумму 0,00 руб.
144 144,00 руб.

В корзину Подарок
Краткое описание
4 аналоговых + 16 цифровых (опция) каналов. Максимальная полоса пропускания 250 МГц. Частота дискретизации 1,25 Гвыб/с (625 Мвыб/с на 2 канала, 312,5 Мвыб/с на 4 канала). Максимальная память 50 М точек. АЦП 12 бит. Скорость захвата 30000 осц/сек (векторное), 1000000 осц./сек (UltraAcquire). Анализ осциллограмм (до 500000 кадров). Расширенная синхронизация (17 типов штатно). Декодирование протоколов RS-232/UART, I2C, SPI, CAN, LIN. 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Операционная система Android. Интерфейс: USB-host, USB-device, LAN (c LXI-C), HDMI. Дисплей: 7", цветной, сенсорный, 1024 х 600. Вес: 1,78 кг. Размеры: 265,35 x 161,75 x 77,38 мм.

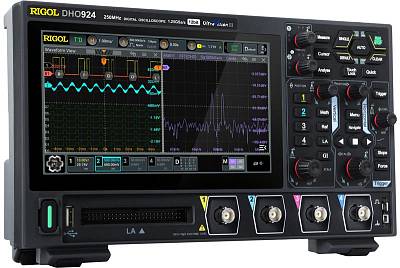

Rigol DHO924

Подробное описание

Цифровой осциллограф высокого разрешения Rigol DHO924 может объединять в одном корпусе : четырехканальный цифровой осциллограф, 16-канальный логический анализатор и анализатор протокола.

Несмотря на компактность конструкции, он обладает превосходной производительностью и обеспечивает скорость захвата до 1 000 000 кадров в секунду (в режиме Ultra Acquire) и глубину памяти 50 Мбит / с.

Цифровые осциллографы серии DHO900 отличает низкий уровень шумов, чувствительность от 200 мкВ/дел и высокое разрешение по вертикали - 12 бит, что позволяет проводить более точные измерения даже для сильнозашумленных сигналов.

Технические характеристики

Осциллограф

Характеристика Значение
Полоса пропускания 250 MГц
Режим дискретизации
Реальное время
Количество каналов 4 аналоговых + 16 цифровых (опция)
Минимальная детектируемая длительность импульса
Цифровые каналы (опция): 5 нс
Регистрация Режим Обычный
Пиковый детектор 1,6 нс (аналоговые каналы)
Усреднение (2, 4, 8, 16…65536 выборок)
Режим UltraAcquire: захват 1000000 осц/сек
Макс. дискретизация (реальное время)
Аналоговые каналы:1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала)
Параметры вертикальной системы Связь по входу открытый, закрытый, земля
Входной импеданс
Аналоговые каналы:
1 MΩ±1% || 15 пФ ±3 пФ

Цифровые каналы (опция):
около 101 кΩ || 8 пФ
Учет ослабления пробников
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X,
1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X,
1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Максимальное входное напряжение

Аналоговые каналы:
300 Вскз CAT I, 400 Вп-п (DC+Впик)

Цифровые каналы (опция):
40 Вскз CAT I
Переходное перенапряжение 800 Вп-п
Вертикальное разрешение
Аналоговые каналы:
12 бит

Цифровые каналы (опция):
1 бит
Аналоговые каналы
Вертикальное отклонение
200 мкВ/дел ~ 10 В/дел
Диапазон смещения ±0,5 В (<500 мкВ/дел)
±1 В (500 мкВ/дел ~ 65 мВ/дел)
±8 В (65 мВ/дел ~ 270 мВ/дел)
±20 В (270 мкВ/дел ~ 2.75 В/дел)
±100 В (2.75 В/дел ~ 10 В/дел )
Динамический диапазон
±4 дел (12 бит)
Ограничение полосы пропускания
20 МГц, полный диапазон
Время нарастания ≤1,4 нс (типичное)
Погрешность коэф.усиления ≤5 мВ: ±2% от полной шкалы (типичное)
>5 мВ: ±1% от полной шкалы (типичное)
Погрешность смещения
≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
>200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
Изоляция между каналами ≥100:1
Цифровые каналы (опция)
Пороги
2 группы (D0 ~ D7, D8 ~ D15)
Уровень порогов
TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем
Диапазон значений порогов
±15 В с шагом 10 мВ
Погрешность установки порога
±(100 мВ + 3% от установленного значения)
Макс. динамический диапазон
±10 В + значение порога
Мин. размах напряжения
500 мВп-п
Параметры
горизонтальной системы
Скорость захвата осциллограмм
30000 осц./сек в векторном режиме
1000000 осц./сек в режиме UltraAcquire
Интерполяция
(sin x)/x
Глубина записи 50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала)
Коэффициент развертки
2 нс/дел ~ 500 с/дел, точная
Погрешность временной базы ≤±25 ppm ± 5 ppm/год
Максимальная задержка Пред-запуск: - 5 дел
Пост-запуск: 1 с или 100 дел (что больше)
Режимы
Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел)

Измерения

Измерения Курсорные
Количество курсоров
2 пары XY курсоров
Режимы ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
Измерения в X-Y режиме X = Канал 1, Y = Канал 2
Автоматические Количество автоизмерений 41 тип с отображением 10 одновременно
Источник аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
Окно измерений основное, ZOOM
Режим "Все измерения"
Отображение 33 измерений (вертикальные и горизонтальные)
Вертикальные Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
Горизонтальные Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge,Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate,-Slew Rate
Другие
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
Математические операции Количество отображаемых одновременно
4
Операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая градация
Поддерживается в математических операциях, в т.ч. БПФ
БПФ (FFT) Макс. длина 1 М точек
Тип окна прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Представление полный дисплей, половина дисплея
Поиск пиков макс. 15 пиков
Поиск и навигация Тип
фронт, импульс
Отображение
таблица событий с сохранением во внутреннюю память или USB-носитель
Источник любой аналоговый канал
Типы Навигация по времени: переход к полученным формам сигналов во временном порядке.
Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию.
Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire.
Анализ осциллограмм Pass / Fail
Источник
аналоговые каналы (CH1 ~ CH4)
Запись осциллограмм Анализ Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
возможность вычисления, измерения и декодирования воспроизводимых сигналов
Источник
аналоговые каналы (CH1 ~ CH4)
Гистограмма Источник аналоговые каналы (CH1 ~ CH4), результат автоизмерений
Тип горизонтальные, вертикальные, измерение
Измерение Статистика: сумма, пик, максимальное, минимальное, размах
Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale
Режим во всех режимах, кроме ZOOM, XY, ROLL
Цветовая градация Источник аналоговые каналы (CH1 ~ CH4)
Темы температура, интенсивность
Режим во всех режимах
Декодирование Стандартно
Параллельно, RS232/UART, I2C, SPI, LIN, CAN

Система запуска

Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Режим запуска Авто, обычный, одиночный
Тип связи AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск)
Шумовая режекция Вкл / Выкл
Блокировка уровня запуска 8 нс ~ 10 с
Полоса запуска аналоговая полоса осциллографа
Чувствительность триггера Внутренний ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией)
Диапазон уровня запуска
±4.5 делений от центра экрана
Типы запуска запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Запуск по фронту
Тип фронта нарастающий, спадающий, нарастающий & спадающий
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности импульса Условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по скорости нарастания
Условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу Система NTSC, PAL и SECAM
Стандарт 480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности события
Установка
H, L, X
Условие запуска >, <, внутри интервала<>, вне интервала ><
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по истечении времени (TimeOut)
Тип фронта
нарастающий, спадающий, нарастающий & спадающий
Источник запуска
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по ранту
Условие прохождение через заданный уровень
Источник запуска аналоговые каналы (CH1 ~ CH4)
Запуск по окну
Тип фронта
нарастающий, спадающий
Позиция запуска
вход, выход, время
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Запуск по задержке
Фронт нарастающий, спадающий
Условие задержки >, <, внутри интервала<>, вне интервала ><
Источник запуска
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание
Фронт нарастающий, спадающий
Источник запуска
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по N фронту
Тип фронта
нарастающий, спадающий
Источник запуска
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
RS-232 / UART запуск
Условие запуска Start, Error, Check Error, Data
Скорость до 20 Мбит/сек
Источник запуска
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск
Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
Разрядность адреса
7 бит, 8 бит, 10 бит
Источник запуска
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
SPI запуск
Условие запуска
CS, TimeOut
Разрядностья 4 бит ~ 32 бит
Источник запуска
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
CAN запуск Условие запуска
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Bit fill, Random
Тип сигнала CAN_H, CAN_L, TX/RX, DIFF
Скорость до 5 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
LIN запуск Условие запуска Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
Скорость до 20 Мбит/сек
Источник запуска аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)


Цифровой вольтметр

Источник аналоговые каналы
Функция измерения DC, AC+DC RMS, AC RMS
Разрешение ACV/DCV: 3 бита
Звуковой сигнал При выходе за пределы заданного диапазона

Частотомер

Общие параметры Источник аналоговые каналы , цифровые каналы (D0 ~ D15)
Разрешение 3-6 бит, пользовательская
Макс. частота
макс. частота аналогового канала
Функция измерения частота. период, счет ипульсов
Суммирование Источник 48-бит счетчика
Фронт подсчет количества нарастающих фронтов
Временная база внутренний источник опорной частоты

Основные технические характеристики

Дисплей

Тип дисплея диагональ 7” , сенсорный, емкостной
Разрешение дисплея 1024 (по горизонтали) × 600 (по вертикали) точек
Сетка 10 (по горизонтали) x 8 (по вертикали)
Послесвечение от 100 мс до 10 с, бесконечно
Яркость
256 уровней интенсивности (ЖК, HDMI)


Порты ввода / вывода

USB 2.0 Hi-speed Host 1 на передней панели
USB 2.0 Hi-speed Device 1 на задней панели
LAN 1 на задней панели (10/100 Base-T, поддержка LXI-C)
WEB интерфейс поддержка Web Control interface
HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход Разъем BNC на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
Выход синхронизации
(Trig Out)
Импульсный сигнал синхронизации
Выход "Годен / Не годен" (Pass / Fail) Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
Выход компенсации пробника Частота меандр 1 кГц
Амплитуда 3 Вп-п
Выход генератора сигнала AFG OUT 1 на задней панели, BNC разъем

Процессор

Процессор Cortex-A72 1.8 GHz, 6-ядер
Системная память 4 GB RAM
Операционная система Android
Энергонезависимая память 8 GB

Питание

Интерфейс источника питания Type-C
Напряжение питания DC 12 V, 4 A
Потребляемая мощность Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам)

Массо-габаритные параметры

Габаритные размеры 265,35 мм x 161,75 мм x 77,38 мм (Ш*В*Г)
Вес Около 1,78 кг (2,78 кг с упаковкой)

Стандартная комплектация

  • Осциллограф
  • Сетевой адаптер
  • Кабель заземления
  • Пассивные пробники (4 шт.)

Дополнительная комплектация

  • Пробник логического анализатора PLA2216

Назад в раздел
Поиск по сайту
Авторизация
Логин:
Пароль:
Забыли свой пароль?
Зарегистрироваться
Информация
Журнал "Контрольно-измерительные приборы и системы"
Журнал "Контрольно-измерительные приборы и системы"
Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
