Краткое описание
2 аналоговых канала + внешний запуск. Максимальная полоса пропускания 100 МГц. Частота дискретизации 1,25 Гвыб/с (625 Мвыб/с на 2 канала). Максимальная память 25 М точек. АЦП 12 бит. Скорость захвата 30000 осц/сек (векторное), 1000000 осц./сек (UltraAcquire). Анализ осциллограмм (до 500000 кадров). Расширенная синхронизация (15 типов штатно). Декодирование протоколов RS-232/UART, I2C, SPI. 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Операционная система Android. Интерфейс: USB-host, USB-device, LAN (c LXI-C), HDMI. Дисплей: 7", цветной, сенсорный, 1024 х 600. Вес: 1,78 кг. Размеры: 265,35 x 161,75 x 77,38 мм.
DHO812
Подробное описание

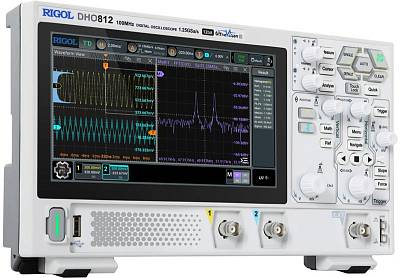

Цифровой осциллограф высокого разрешения Rigol DHO812 объединяет в одном корпусе двухканальный цифровой осциллограф и анализатор протокола.
Несмотря на компактность конструкции, он обладает превосходной производительностью и обеспечивает скорость захвата до 1 000 000 кадров в секунду (в режиме Ultra Acquire) и глубину памяти 25 Мбит / с.
Цифровые осциллографы серии DHO800 отличает низкий уровень шумов, чувствительность от 500 мкВ/дел и высокое разрешение по вертикали - 12 бит, что позволяет проводить более точные измерения даже для сильнозашумленных сигналов.
Технические характеристики
Осциллограф
Характеристика
Значение
Полоса пропускания
100 MГц
Режим дискретизации
Реальное время
Количество каналов
2 аналоговых + ыход внешнего запуска
Регистрация
Режим
Обычный
Пиковый детектор 1,6 нс
Усреднение (2, 4, 8, 16…65536 выборок)
Режим UltraAcquire: захват 1000000 осц/сек
Макс. дискретизация (реальное время)
1,25 Гвыб/сек (625 Мвыб/сек - 2 канала)
Параметры вертикальной системы
Связь по входу
открытый, закрытый, земля
Входной импеданс
1 MΩ±1% || 15 пФ ±3 пФ
Учет ослабления пробников
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X,
1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X,
1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X
Максимальное входное напряжение
300 Вскз CAT I, 400 Вп-п (DC+Впик)
Вертикальное разрешение
12 бит
Вертикальное отклонение
500 мкВ/дел ~ 10 В/дел
Диапазон смещения
±0,5 В (<500 мкВ/дел)
±1 В (500 мкВ/дел ~ 65 мВ/дел)
±8 В (65 мВ/дел ~ 270 мВ/дел)
±20 В (270 мкВ/дел ~ 2.75 В/дел)
±100 В (2.75 В/дел ~ 10 В/дел )
Динамический диапазон
±4 дел (12 бит)
Ограничение полосы пропускания
20 МГц, полный диапазон
Время нарастания
≤3,5 нс (типичное)
Погрешность коэф.усиления
≤5 мВ: ±2% от полной шкалы (типичное)
>5 мВ: ±1% от полной шкалы (типичное)
Погрешность смещения
≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения
>200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
Изоляция между каналами
≥100:1
Параметры
горизонтальной системы
Скорость захвата осциллограмм
30000 осц./сек в векторном режиме
1000000 осц./сек в режиме UltraAcquire
Интерполяция
(sin x)/x
Глубина записи
25 М точек (10 М точек - 2 канала)
Коэффициент развертки
5 нс/дел ~ 500 с/дел, точная
Погрешность временной базы
≤±25 ppm ± 5 ppm/год
Максимальная задержка
Пред-запуск: - 5 дел
Пост-запуск: 1 с или 100 дел (что больше)
Режимы
Y-T, X-Y , самописец (≥50 мс/дел), SCAN (≥200 мс/дел)
Измерения
Измерения
Курсорные
Количество курсоров
2 пары XY курсоров
Режимы
ручной (ΔY, ΔX, 1/ΔX)
отслеживания
автоизмерения
Измерения в X-Y режиме
X = Канал 1, Y = Канал 2
Автоматические
Количество автоизмерений
41 тип с отображением 10 одновременно
Источник
аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4)
Окно измерений
основное, ZOOM
Режим "Все измерения"
Отображение 33 измерений (вертикальные и горизонтальные)
Вертикальные
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area
Горизонтальные
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge,Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate,-Slew Rate
Другие
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
Математические операции
Количество отображаемых одновременно
4
Операции
A+B, A-B, A×B, A/B, FFT , A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
Цветовая градация
Поддерживается в математических операциях, в т.ч. БПФ
БПФ (FFT )
Макс. длина
1 М точек
Тип окна
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
Представление
полный дисплей, половина дисплея
Поиск пиков
макс. 15 пиков
Поиск и навигация
Тип
фронт, импульс
Отображение
таблица событий с сохранением во внутреннюю память или USB-носитель
Источник
любой аналоговый канал
Типы
Навигация по времени: переход к полученным формам сигналов во временном порядке.
Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию.
Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire.
Анализ осциллограмм
Pass / Fail
Источник
аналоговые каналы (CH1 ~ CH4)
Запись осциллограмм
Анализ
Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
возможность вычисления, измерения и декодирования воспроизводимых сигналов
Источник
аналоговые каналы (CH1 ~ CH4)
Гистограмма
Источник
аналоговые каналы (CH1 ~ CH4), результат автоизмерений
Тип
горизонтальные, вертикальные, измерение
Измерение
Статистика: сумма, пик, максимальное, минимальное, размах
Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale
Режим
во всех режимах, кроме ZOOM, XY, ROLL
Цветовая градация
Источник
аналоговые каналы (CH1 ~ CH4)
Темы
температура, интенсивность
Режим
во всех режимах
Декодирование
Стандартно
Параллельно, RS232/UART, I2C, SPI
Система запуска
Источник запуска
аналоговые каналы (CH1 ~ CH4), внешний EXT
Режим запуска
Авто, обычный, одиночный
Тип связи
AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск)
Шумовая режекция
Вкл / Выкл
Блокировка уровня запуска
8 нс ~ 10 с
Полоса запуска
аналоговая полоса осциллографа
Чувствительность триггера
Внутренний: ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией)
Внешний: 500 мВп-п (DC~макс.частота полосы прибора)
Диапазон уровня запуска
Внутренний: ±4.5 делений от центра экрана
Внешний: ±5 В
Типы запуска
запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI
Запуск по фронту
Тип фронта
нарастающий, спадающий, нарастающий & спадающий
Источник запуска
аналоговые каналы (CH1 ~ CH4), внешний запуск
Запуск по длительности импульса
Условие запуска
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Запуск по скорости нарастания
Условие запуска
положительная или отрицательная полярность: >, <, внутри диапазона <>
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу
Система
NTSC, PAL и SECAM
Стандарт
480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Запуск по длительности события
Установка
H, L, X
Условие запуска
>, <, внутри интервала<>, вне интервала ><
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Запуск по истечении времени (TimeOut)
Тип фронта
нарастающий, спадающий, нарастающий & спадающий
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Запуск по ранту
Условие
прохождение через заданный уровень
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Запуск по окну
Тип фронта
нарастающий, спадающий
Позиция запуска
вход, выход, время
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Запуск по задержке
Фронт
нарастающий, спадающий
Условие задержки
>, <, внутри интервала<>, вне интервала ><
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Запуск Установка / Удержание
Фронт
нарастающий, спадающий
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Запуск по N фронту
Тип фронта
нарастающий, спадающий
Источник запуска
аналоговые каналы (CH1 ~ CH4)
RS-232 / UART запуск
Условие запуска
Start, Error, Check Error, Data
Скорость
до 20 Мбит/сек
Источник запуска
аналоговые каналы (CH1 ~ CH4)
I²C запуск
Условие запуска
Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
Разрядность адреса
7 бит, 8 бит, 10 бит
Источник запуска
аналоговые каналы (CH1 ~ CH4)
SPI запуск
Условие запуска
CS, TimeOut
Разрядностья
4 бит ~ 32 бит
Источник запуска
аналоговые каналы (CH1 ~ CH4)
Цифровой вольтметр
Источник
аналоговые каналы
Функция измерения
DC, AC+DC RMS, AC RMS
Разрешение
ACV/DCV: 3 бита
Звуковой сигнал
При выходе за пределы заданного диапазона
Частотомер
Общие параметры
Источник
аналоговые каналы, внешний запуск
Разрешение
3-6 бит, пользовательская
Макс. частота
макс. частота аналогового канала
Функция измерения
частота. период, счет ипульсов
Суммирование
Источник
48-бит счетчика
Фронт
подсчет количества нарастающих фронтов
Временная база
внутренний источник опорной частоты
Основные технические характеристики
Дисплей
Тип дисплея
диагональ 7” , сенсорный, емкостной
Разрешение дисплея
1024 (по горизонтали) × 600 (по вертикали) точек
Сетка
10 (по горизонтали) x 8 (по вертикали)
Послесвечение
от 100 мс до 10 с, бесконечно
Яркость
256 уровней интенсивности (ЖК, HDMI)
Порты ввода / вывода
USB 2.0 Hi-speed Host
1 на передней панели
USB 2.0 Hi-speed Device
1 на задней панели
LAN
1 на задней панели (10/100 Base-T, поддержка LXI -C)
WEB интерфейс
поддержка Web Control interface
HDMI видеовыход
1 на задней панели (HDMI 1.4b, A plug)
EXT вход внешнего запуска
1 на передней панели, BNC
Aux Output комбинированный выход
Разъем
BNC на задней панели:
Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND)
Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
Выход синхронизации
(Trig Out)
Импульсный сигнал синхронизации
Выход "Годен / Не годен" (Pass / Fail)
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
Выход компенсации пробника
Частота
меандр 1 кГц
Амплитуда
3 Вп-п
Выход генератора сигнала AFG OUT
1 на задней панели, BNC разъем
Процессор
Процессор
Cortex-A72 1.8 GHz, 6-ядер
Системная память
4 GB RAM
Операционная система
Android
Энергонезависимая память
8 GB
Питание
Интерфейс источника питания
Type-C
Напряжение питания
DC 12 V, 4 A
Потребляемая мощность
Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам)
Массо-габаритные параметры
Габаритные размеры
265,35 мм x 161,75 мм x 77,38 мм (Ш*В*Г)
Вес
Около 1,78 кг (2,78 кг с упаковкой)
Стандартная комплектация
Осциллограф
Сетевой адаптер
Кабель заземления
Пассивные пробники (4 шт.)
