Краткое описание
2 канала. Диапазон: 1 мкГц...70 МГц (Sin). Амплитуда выходного сигнала до 10 Впп; 160 встроенных форм сигналов. Формирование псевдослучайных бинарных последовательностей PRBS, RS-232, редактирование последовательности (2 K~60 Мвыб/с). Частота сэмплирования 250 Мвыб/с; ЦАП 16 бит; глубина записи 16 М. Технология SiFi2. Джиттер 200 пс. Погрешность опорного генератора: 1 ppm. Фазовый шум -105 дБн/Гц. Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM; режим качания частоты; пачки импульсов. Частотомер 240 МГц, 7 разрядов. Интерфейсы: USB device, USB host, LAN (LXI Core 2011 Device); USB-GPIB опция. Дисплей: 4,3" TFT сенсорный, 480 х 272. Размеры: 261,5x112x318,4 мм. Масса 3,2 кг.

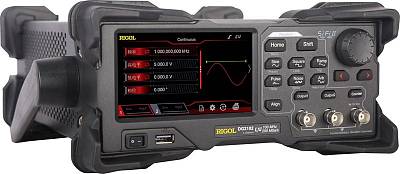

DG2072
Подробное описание
Технические характеристики
Характеристика
Значение
Максимальная выходная частота
70 МГц
Количество каналов
2
Форма сигнала
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
Частотные характеристики
Диапазон
синусоидальный сигнал
1 мкГц ~ 70 МГц
прямоугольный сигнал
1 мкГц ~ 20 МГц
импульсный сигнал
1 мкГц ~ 20 МГц
пилообразный сигнал
1 мкГц ~ 1,5 МГц
гармоники
1 мкГц ~ 20 МГц
PRBS
2 кбит/с ~ 50 Мбит/с
Двухтональный
1 мкГц ~ 20 МГц
RS-232
скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
Последовательность
2 кВыб/с ~ 60 Мвыб/с
белый шум (Гаусс)
полоса 100 МГц (-3дБ)
специальной формы
1 мкГц ~ 20 МГц
Разрешение по частоте
1 мкГц
Точность установки (18°C ~ 28°C)
±(1 ppm от устан. значения + 10 пГц)
Синусоидальный сигнал
Гармонические искажения
Типичное (0 дБм)
Общие гармонические искажения
< 0,075% (10 ~ 20 кГц, 0 дБм)
Негармонические искажения
Типичное (0 дБм)
Фазовый шум
Типичное (0 дБм)
Прямоугольный сигнал
Время нарастания / спада
< 9 нс (1 Вп-п,1 кГц) типичное
Выброс
< 5 % (100 кГц, 1 Вп-п) типичное
Коэф. заполнения
0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия
1% от периода + 4 нс
Джиттер (СКЗ)
Типичное
Пилообразный сигнал
Нелинейность
< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия
0 ~ 100%
Импульсный сигнал
Длительность импульса
≥ 16 нс ~ 1000 кс (ограничена установленной частотой)
Коэф. заполнения
0,001% ~ 99,999% (ограничена установленной частотой)
Время нарастания / спада
≥ 8 нс (ограничена установленной частотой и длительностью импульса)
Выброс
< 5 % (1 Вп-п,1 кГц) типичное
Джиттер (СКЗ)
Типичное
Специальная форма
Максимальное количество точек участвующих в формировании сигнала
16 М точек
Вертикальное разрешение
16 бит
Частота дискретизации
Интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с
Время нарастания /спада
Интерполяционный фильтр: ≥ 8 нс
Джиттер (СКЗ)
Типичное (1 Вп-п)
Генератор гармоник
Порядок гармоник
≤ 8
Тип гармоник
четные, нечетные, все, пользовательские
Амплитуда гармоник
регулируемая для каждой гармоники
Фаза гармоник
регулируемая для каждой гармоники
Характеристики выхода
Амплитуда (50 Ом)
1 мВп-п - 10 Вп-п (≤10 МГц)
Точность установки
±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ
Типичное (синус, 1 В)
Единицы установки
Вп-п, Вскз, дБм
Разрешение
0,1 мВпп или 4 бит
Смещение (50 Ом)
Диапазон
±5 Впп АС+DC
Точность установки
±(1% + 5 мВ + 1,0% от амплитуды)
Выход сигнала
Импеданс
50 Ом (типичное)
Защита
от короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
AM Модуляция (AM)
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 1 МГц
Коэффициент модуляции
0% ~ 120%
ЧМ Модуляция (FM)
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 1 МГц
ФМ Модуляция (PM)
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 1 МГц
Девиация
0 ~ 360°
Частотная манипуляция (FSK)
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
ШИМ модуляция (PWM)
Несущая
импульсный
Частота модуляции
2 мГц ~ 1 МГц
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация
0%~100% длительности импульса
Вход внешней модуляции
Диапазон напряжения
75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ
Полоса
50 кГц
Импеданс входа
10 кОм
Режим свипирования (качания)
Форма
синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон
линейный, логарифмический, ступенчатый
Диапазон частот
верхняя и нижняя частота свипирования ограничена несущей частотой
Направление
Вверх / Вниз
Время свипирования
1 мс ~ 500 с
Время стояния / возврата
0 мс ~ 500 с
Источник запуска
Ручной, внешний, внутренний
Маркер
спадающий фронт синхросигнала (программируется)
Режим пачек импульсов
Форма
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность
Частота несущей
2 мГц ~ 20 МГц
Количество импульсов в пачке
1 ~ 1000000 или бесконечное
Внутренний период
1 мкс ~ 500 с
Источник стробирования
Внешний запуск
Источник запуска
Ручной, внешний, внутренний
Задержка запуска
0 нс ~ 100 с
Частотомер
Измеряемый параметр
Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон
1 мrГц ~ 240 МГц
Разрешение по частоте
7 разрядов/с (время счета = 1 с)
Диапазон периода
4 нс ~ 1000 кс
Диапазон амплитуд и чувствительность
DC связь
DC диапазон девиации
+1.5 В DC
1 мкГц ~ 100 МГц
50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 240 МГц
100 мВскз ~ ±2,5 В AC+DC
AC связь
1 мкГц ~ 100 МГц
50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 240 МГц
100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения
диапазон частоты: 1 мкГц ~ 25 МГц
Коэффициент заполнения
0 ~ 100%
Параметры входа
Входной импеданс
1 МОм
Тип свяи
AC, DC
ФНЧ
ON: полоса 150 кГц,
Опасное напряжение (1 МОм)
±7 В AC+DC
Система запуска
Уровень запуска: ±2,5 В
Чувствительность: высокая, низкая
Время счета
1,048 мс (1 мс); 8,389 мс (10 мс); 134,218 мс (100 мс); 1,074 с (1 с); 8,590 с (10 с); > 8,590 с (> 10 с)
Вход запуска
Уровень
TTL
Длительность импульса
> 100 нс
Запуск по фронту
нарастающий, спадающий выбирается
Время отклика (задержка запуска)
свипирование:< 100 нс (типичное)
Выход запуска
Уровень
TTL
Длительность импульса
> 60 нс (типичное)
Максимальная частота
1 МГц
Двухканальный режим (сдвиг фаз)
Диапазон
0° ~ 360°
Разрешение
0,03°
Вход/выход 10 МГц
Вход внешнего опорного сигнала
Частота
10 МГц ± 50 Гц
Уровень
250 мВп-п ~ 5 Вп-п
Время блокировки
< 2 c
Импеданс
1 кОм, закрытый вход (AC)
Выход внутреннего опорного сигнала
Частота
10 МГц ± 50 Гц
Уровень
3,3 Вп-п
Импеданс
50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень
TTL
Импеданс
50 Ом
Основные характеристики
Тип дисплея
Жидкокристаллический, 4,3" TFT, сенсорный Touch Screen, 480 х 272, 16 млн.цветов
Питание
100~127 В АСскз，45~440 Гц, CATII
Интерфейс
USB устройство, USB хост, LAN (LXI Core 2011 Device); USB-GPIB (опция)
Потребляемая мощность
не более 30 Вт
Рабочая температура
10 °C...40 °C
Габаритные размеры
261,5 х 112 х 318,4 мм
Вес
3,2 кг (в упаковке 4,5 кг)
Стандартная комплектация
Генератор сигналов
Кабель питания
USB кабель
Кабель DBC-BC
Краткое руководство по эксплуатации
Дополнительная комплектация
