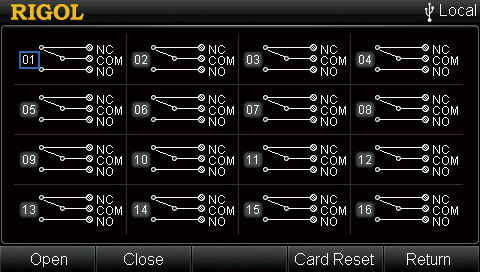

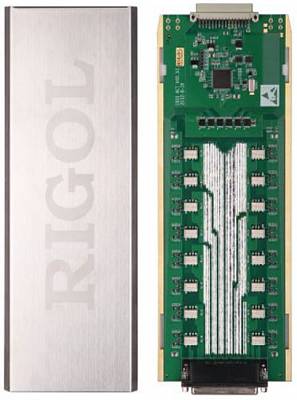

МС3416 – это 16-канальный коммутатор, имеет 16 независимых изолированных однополюсных переключателя на два направления (SPDT). Данный модуль осуществляет простые переключения (NC: нормально замкнутый, NO: нормально разомкнутый, COM: общая точка). Модуль можно использовать для управления внешним оборудованием.
Основные характеристики
- Тип модуля - коммутатор (актуаттор)
- Максимальное количество каналов - 16.
- Конфигурация: SPDT х16.
- Скорость включения/выключения 200 кан/сек.
- Возможность соединения с измерительным модулем MC3065- нет
Максимальные входные характеристики
- Напряжение (DC, AC) 300 Вскз.
- Сила тока (DC, AC) 2 Аскз.
- Мощность 60 Вт.
- Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.
Параметры постоянного напряжения
- Смещение напряжения <1 мкВ
- Начальное сопротивление при замыкании канала <0,1 Ом
- Экранирование (между каналами, между каналом и землей) >10 ГОм
Параметры переменного напряжения
- Полоса 4 МГц.
- Перекрестные помехи между каналами -40 дБ
- Емкость HI - LO <900 пФ
- Емкость LO - земля <500 пФ
Прочие характеристики
- Срок службы переключателя (без нагрузки) (типовое) 100 М
- Срок службы переключателя (при номинальной нагрузке) (типовое) 100 К
- Рабочая температура 0 °С ~ 55 °С
Дополнительная комплектация
- M3TB16 Распределительный бокс
