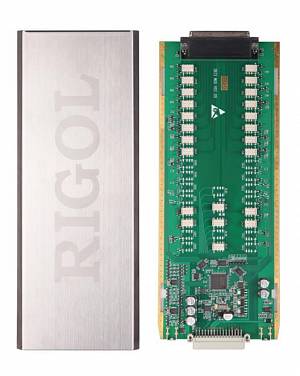

MC3120 - 20-ти канальный мультиплексорный модуль с изолированными каналами для системы сбора и хранения данных M300.
Основные характеристики
- Тип модуля - мультиплексор
- Максимальное количество каналов - 20.

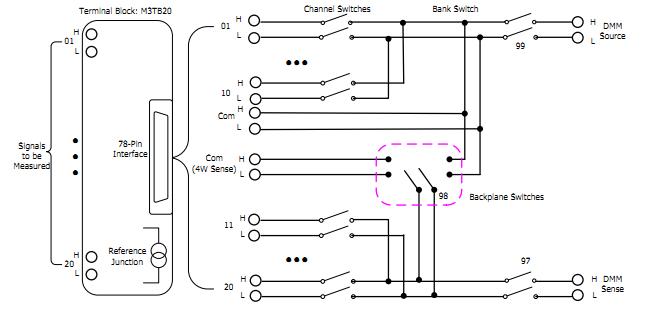

- Конфигурация: 2 (HI и LO) х10.
- Схема измерения: 2-х и 4-х проводная.
- Скорость сканирования 60 кан./сек.
- Скорость включения/выключения 200 кан/сек.
- Возможность соединения с измерительным модулем MC3065
Максимальные входные характеристики
- Напряжение (DC, AC) 300 Вскз.
- Сила тока (DC, AC) 1 Аскз.
- Мощность 50 ВА.
- Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.
Параметры постоянного напряжения
- Смещение напряжения 5 мкВ
- Начальное сопротивление при замыкании канала <1 Ом
- Экранирование (между каналами, между каналом и землей) >10 ГОм
Параметры переменного напряжения
- Полоса 1 МГц.
- Перекрестные помехи между каналами (50 Ом) -45 дБ
- Емкость HI - LO 100 пФ
- Емкость LO - земля 200 пФ
Прочие характеристики
- Точность холодного спая термопары (типовое) 0,8 °С
- Срок службы переключателя (без нагрузки) (типовое) 100 М
- Срок службы переключателя (при номинальной нагрузке) (типовое) 100 К
- Рабочая температура 0 °С ~ 55 °С
Дополнительная комплектация
- M3TB20 Распределительный бокс
