DS1052D Цифровой осциллограф смешанных сигналов

Корзина 0 позиций
на сумму 0,00 руб.
недоступно
Подарок
Краткое описание
Цифровой осциллограф. 2 канала+16 канальный логический анализатор. Полоса - 50 МГц. Макс. частота дискретизации: 1 Гвыб/с (реальное время), 10 Гвыб/с (эквив.режим); Макс. память: 1М точек. Входной импеданс 1МОм. Цифровые фильтры. Курсорные и 20 автоизмерений. Логический анализатор: 16 каналов, частота дискрет. 200 Мвыб/с, объем памяти 512К, пороги - TTL, CMOS, ECL, от -8В…+8В. Интерфейс: USB Device/Host, RS-232, P/F Out. Дисплей – цветной 5,7” TFT (320x234). Размеры, мм : 303х154х133. Вес: 2,3 кг

Снято с производства
Замена: DS1074Z Plus

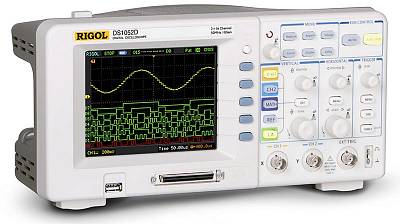

Rigol DS1052D

Подробное описание

Цифровой осциллограф смешанных сигналов Rigol DS1052D - это бюджетный двухканальный осциллограф начального уровня. Благодаря наличию в цифровом осциллографе Rigol DS1052D встроенного логического анализатора пользователи могут работать также и с цифровыми сигналами.

Технические характеристики

  • Каналы – 2 + 16-ти канальный логический анализатор + внешний запуск
  • Полоса пропускания – 50 МГц
  • Частота дискретизации в реальном времени – 500 Мвыб/сек на канал, 1Гвыб/сек - при объединении каналов
  • Эквивалентная частота дискретизации – 10 Гвыб/сек
  • Объем памяти:
    1 канал, частота дискретизации 1Гвыб/сек. Режим "обычной"/"длинной" памяти – 16К/не активна
    1 канал, частота дискретизации 500Мвыб/сек и ниже. Режим "обычной"/"длинной" памяти – 16К/1М
    2 канала, частота дискретизации 1Гвыб/сек. Режим "обычной"/"длинной" памяти – 8К/500К
  • Время нарастания – 7 нс
  • Входной импеданс – 1МОм/15пФ
  • Коэффициент отклонения по вертикали: 2мВ/дел…10В/дел
  • Разрешение по вертикали: 8 бит
  • Время горизонтальной развертки – 5нс/дел….50с/дел
  • Максимально допустимое напряжение на входе: 300В скз
  • Режим XY
  • Связь по входу: открытый; закрытый; заземление входа
  • Режим развертки: автоматический, нормальный, однократный
  • Режим запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов
  • Курсорные измерения: ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения
  • 20 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка.
  • Математические функции: сложение, вычитание, умножение, инвертирование
  • Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное.
  • Интерполятор Sin(x)/x
  • Режим усреднение (до 256 регистраций)
  • Пиковый детектор
  • Ограничение полосы пропускания - 20МГц
  • Самописец: 500мс/дел…50с/дел
  • Настраиваемая чувствительность запуска для эффективной фильтрации шума
  • Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный)
  • Режим «годен - негоден» с оптически изолированным выходом
  • Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки
  • Встроенный частотомер
  • Автокалибровка
  • Многоязыковой пользовательский интерфейс
  • Логический анализатор - 16 каналов
  • Частота дискретизации л/а– 200 Мвыб/сек на канал
  • Объем памяти л/а: 512К на канал
  • Режимы запуска л/а: по шаблону, по событию
  • Пороговые уровни л/а: TTL (1,4В); CMOS (2,5В); ECL (-1,3В); пользовательский (от -8В…+8В)
  • Интерфейс: USB Device/Host, RS-232, P/F Out (изолированный)
  • Дисплей – цветной 5,7” TFT дисплей (разрешение 320x234)
  • Питание: 100-240В, 50Гц
  • Ультракомпактный
  • Размеры, мм : 303х154х133
  • Вес: 2,3кг

Стандартная комплектация

  • Осциллограф
  • Кабель питания
  • Пробник 1:1, 10:1
  • Активный логический пробник
  • Зажим для подключения модуля логического анализатора – 20 шт
  • Соединительный провод для зажима – 20 шт
  • Руководство по эксплуатации
  • Гарантийный талон

Дополнительная комплектация

  • Программное обеспечение Ultrascope под Win98/2000/XP
  • Мягкая сумка для переноски прибора
