DS2102E Цифровой осциллограф

Корзина 0 позиций
на сумму 0,00 руб.

недоступно

Подарок

Краткое описание

2 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 1 Гвыб/с на канал. Макс. память - 28 М на канал, Входной импеданс: 1 МОм или 50 Ом. Скорость захвата 50000 осц/сек. 256 градаций яркости. Расширенная синхронизация в т.ч. протоколы I²C, RS-232, SPI, USB, CAN, LIN. UltraVision. Курсорные измерения. 24 автоизмерения. Матем. функции. БПФ. Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор (500 пс). Покадровый регистратор (65000 кадров). Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 20 см (8"), цветной, TFT, 800 х 480. Вес: 3,8 кг. Размеры: 361,6 x 179,6 x 130.8 мм.

Снято с производства
Замена: DS2102A

DS2102E

Подробное описание

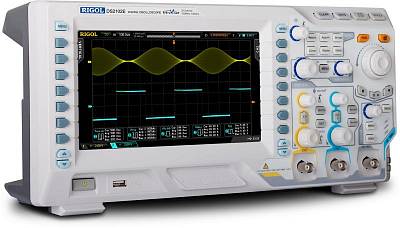

Цифровой осциллограф Rigol DS2102E обладает преимуществами, среди которых можно выделить низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования последовательных шин (I²C, RS-232, SPI, CAN, LIN и др.), большую длину записи осциллограммы, превосходную скорость захвата осциллограмм, удобную навигацию по захваченному сигналу.

Технические характеристики

Характеристика			Значение
Полоса пропускания			100 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный Пиковый детектор 500 пс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
	Макс. дискретизация (реальное время)		1 Гвыб/с на канал
	Режим высокого разрешения	12 бит при ≥5 мкс/дел @ 1 Гвыб/с
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MОм ±2% \|\| 16 пФ ±3 пФ или 50 Ом ±1,5%
	Учет ослабления пробников		0,01х-1000х с шагом 1-2-5
	Максимальное входное напряжение		300 Вскз CAT I, 100 Вскз CAT II
	Ограничение полосы пропускания		20 МГц, полный диапазон
Параметры горизонтальной системы	Скорость захвата осциллограмм		50000 осц./с
	Интерполяция		(sin x)/x
	Глубина записи		28 М точек
	Коэффициент развертки		5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Коэффициент развертки		5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
	Погрешность временной базы		±25 ppm
	Максимальная задержка		Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
	Режимы		Y-T, X-Y, самописец, задержка
Параметры вертикальной системы	Вертикальное разрешение		8 бит
	Вертикальное отклонение		500 мкВ/дел ~ 10 В/дел (1 MОм) 500 мкВ/дел ~ 1 В/дел (50 Ом)
	Диапазон смещения		Для импеданса 50 Ом ±2 В (500 мкВ/дел ~ 50 мВ/дел), ±10 В (51 мВ/дел ~ 200 мВ/дел), ±12 В (205 мВ/дел ~ 1 В/дел) Для импеданса 1 МОм ±2 В (500 мкВ/дел ~ 50 мВ/дел), ±10 В (51 мВ/дел ~ 200 мВ/дел), ±50 В (205 мВ/дел ~ 1 В/дел) ±100 В (2,05 В/дел ~ 10 В/дел )
	Полоса пропускания для аналогового периодического сигнала		100 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≤5 Гц ( на входе BNC)
	Время нарастания		≤3,5 нс (типичное)
	Погрешность коэф. усиления		±2%
	Погрешность смещения		±0,1 дел ±2 мВ ±1% смещения
	Изоляция между каналами		≥40 дБ
Измерения	Курсорные		ручные (ΔV, ΔT, 1/ΔT), слежение, авто
	Автоматические		Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
	Отображение		5 измерений одновременно
	Статистика		Среднее, максимальное, минимальное, девиация, количество измерений
	Частотомер		встроенный, 6 разрядов
	Математические операции		A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
	FFT окна		прямоугольник, Hanning, Blackman, Hamming
	Логические операции		AND, OR, NOT, XOR
	Математические функции		Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
	Декодирование		Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция), LIN (опция)

Система запуска

Характеристики		Значене
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
Диапазон уровня запуска	EXT	±4 В
Режим запуска	Авто, обычный, одиночный
Фильтрация	Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска	100 нс ~ 10 с
Чувствительность триггера	1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронту	нарастающий, спадающий, нарастающий & спадающий
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		2 нс ~ 4 с
Запуск по скорости нарастания	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по скорости нарастания	диапазон установок		10 нс ~ 1 с
Запуск по ранту	условие запуска		положительная или отрицательная полярность: >, <, внутри диапазона <>
Запуск по ранту	диапазон установок		2 нс ~ 4 с
Запуск по окну (опция AT-DS2000A)	Фронт		нарастающий, спадающий, нарастающий & спадающий
	Позиция запуска		Вход, выход, время
	Ширина окна (время)		16 нс ~ 4 с
Запуск по N фронту (опция AT-DS2000A)	Тип фронта		нарастающий, спадающий
	Время		16 нс ~ 4 с
	Номер фронта		1 ~ 65535
Запуск по видеосигналу	Cистема		NTSC, PAL и SECAM
Запуск по видеосигналу	Cтандарт		480P, 576P; 720P, 1080P, 1080i HDTV (опция AT-DS2000A)
Запуск по шаблону	Установка шаблона		H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке (опция AT-DS2000A)	Фронт		нарастающий, спадающий
	Условие задержки		>, <, внутри интервала<>, вне интервала ><
	Длительность задержки		2 нс ~ 4 с
Запуск по истечении времени (TimeOut) (опция AT-DS2000A)	Фронт		нарастающий, спадающий, нарастающий & спадающий
Запуск по истечении времени (TimeOut) (опция AT-DS2000A)	Установка времени		16 нс ~ 4 с
Запуск по длительности события (опция AT-DS2000A)	Установка		H, L, X
	Условие запуска		>, <, внутри интервала<>
	Длительность		2 нс ~ 4 с
Запуск Установка / Удержание (Setup / Hold)	Фронт		нарастающий, спадающий
	Установка		H, L
	Время установки		2 нс ~ 1 с
	Время удержания		2 нс ~ 1 с
RS-232 / UART запуск	Полярность		положительная, отрицательная
	Условие запуска		Start, Error, Check Error, Data
	Скорость		2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1Mbps, User
	Разрядность		5 bit, 6 bit, 7 bit, 8 bit
I²C запуск	Условие запуска		Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса		7 бит, 10 бит
	Диапазон		0 ~ 127, 0 ~ 1023
	Длина		1 ~ 5 байт
SPI запуск	Условие		TimeOut
	Значение удержания		100 нс ~ 1 нс
	Разрядность		4 бит ~ 32 бит
	Установка		H, L, X
USB запуск (опция AT-DS2000A)	Скорость сигнала		низкая, полная
USB запуск (опция AT-DS2000A)	Условие запуска		SOP, EOP, RC, Suspend, ExitSuspend
CAN запуск (опция CAN-DS2000A)	Тип сигнала		Rx, Tx, CAN_H, CAN_L, Differential
	Условие запуска		SOF, EOF, Frame Type, Frame Error
	Скорость		10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
	Точки сэмплирования		5% ~ 95%
	Тип фрейма		Data, Remote, Error, OverLoad
	Тип ошибки		Bit Fill, Answer Error, Check Error, Format Error, Random Error
LIN запуск (опция CAN-DS2000A)	Версия		1.X, 2.X, Both
	Условие запуска		Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error
	Скорость		19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User
	ID диапазон		0 ~ 63
	Тип сравнения		=, ≠, <, >, ≤, ≥
	Длина данных		1 ~ 8
	Уровень		H, L
	Тип ошибки		Sync, Even-Odd, Checksum

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 8" (203 мм) , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов	160000 цветов
Послесвечение	мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно

Выход для компенсации пробника

Выходное напряжение (типичное)	амплитуда 3 Вп-п
Частота (типичное)	Меандр 1 кГц

Интерфейс

Стандартный	USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut / PassFail)
Принтер	PictBridge

Питание

Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<50 Вт
предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	361,6 мм × 179,6 мм × 130,8 мм (ШВГ)
Вес	3,8 кг (4,5 кг с упаковкой)

Стандартная комплектация

осциллограф
осциллографические щупы – 2 шт.
сетевой кабель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
