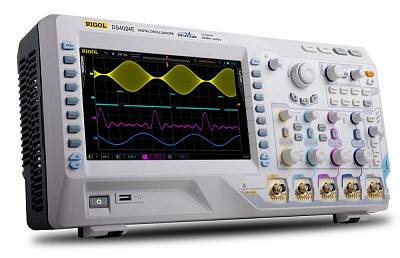

DS4014E Цифровой осциллограф
DS4014E Цифровой осциллограф
Корзина
0 позиций
на сумму 0,00 руб.
недоступно
Подарок
Краткое описание
4 канала. Полоса пропускания - 100 МГц. Частота дискретизации - 2 Гвыб/с на канал. Макс. память - 14 М на каждый канал. Входной импеданс: 1 МОм и 50 Ом. Скорость захвата 60000 осц/сек. 256 градаций яркости. Расширенная синхронизация и декодирование, в т.ч. протоколы I2C, CAN, LIN, RS232/UART, SPI, USB, FlexRay. UltraVision. Курсорные измерения. 29 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор (500 пс). Покадровый регистратор (127000 кадров). Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации. Интерфейс: 2USB-host, USB-device, LAN, VGA. Дисплей: 23 см (9"), цветной, TFT, 800 х 480. Вес: 4,8 кг. Размеры: 440 x 218 x 130 мм.
Снято с производства
DS7014 , MSO5104 Rigol
DS4014E
Подробное описание
Цифровой осциллограф Rigol DS4014E объединяет в себе незаурядные технические характеристики, исключительные возможности по анализу сигналов и инновационные технологии, благодаря чему осциллограф Rigol DS4014E является незаменимым средством для проведения НИОКР.
Оригинальная инновационная технология UltraVision, разработанная в компании Rigol, сочетает в себе удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм (до 110 тысяч осциллограмм в секунду), большую длину записи осциллограммы (до 140 миллионов точек). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала. Применение этой технологии в цифровом осциллографе Rigol DS4014E делает его эффективным инструментом при разработке, диагностике и отладке цифровых и аналоговых электронных устройств.
Технические характеристики
Характеристика
Значение
Полоса пропускания
100 MГц
Количество каналов
4 + внешний запуск
Регистрация
Режим
Обычный
Макс. дискретизация (реальное время)
2 Гвыб/сек на каждый канал
Режим высокого разрешения
12 бит (на развертках ≥10 мкс/дел при 2 Гвыб/сек)
Вход
Связь по входу
открытый, закрытый, земля
Входной импеданс
1 MΩ±1% || 15 пФ ±3 пФ или 50 Ом±1,5%
Учет ослабления пробников
0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение (1 МОм)
300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания
20 МГц, полный диапазон
Параметры
Скорость захвата осциллограмм
60000 осц./сек
Интерполяция
(sin x)/x
Глубина записи
14 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал
Коэффициент развертки
5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы
±4 ppm
Максимальная задержка
Пред-запуск: глубина записи/частота дискретизации
Режимы
Y-T, X-Y , самописец, задержка
Параметры вертикальной системы
Вертикальное разрешение
8 бит
Вертикальное отклонение
1 мВ/дел ~ 5 В/дел на импедансе 1 МОм
Диапазон смещения
на импедансе 50 Ом
на импедансе 1 МОм
Полоса пропускания для аналогового периодического сигнала (-3 дБ)
DC ~ 100 МГц
Полоса пропускания для однократного сигнала
DC ~ 100 МГц
Низкочастотный предел
≤5 Гц ( на входе BNC)
Время нарастания
≤3,5 нс (типичное)
Погрешность коэф.усиления
±2% полной шкалы
Погрешность смещения
0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел
Изоляция между каналами
≥40 дБ
Измерения
Курсорные
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические
Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Average, Vrms– N, Vrms-1, Overshoot, Pre-shoot, Area, Period Area, Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A↑→B↑ , Delay A↓→B↓, Delay A↑→B↓, Delay A↓→B↑, Phase A↑→B↑, Phase A↓→B↓, Phase A↑→B↓, Phase A↓→B↑
Отображение
5 измерений одновременно
Статистика
Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер
встроенный, 6 разрядов
Математические операции
A+B, A-B, A*B, A/ B, FFT , цифровой фильтр, редактир. расширенные функции, логические операции
FFT окна
прямоугольник, Hanning, Blackman, Hamming
Логические операции
AND, OR, NOT, XOR
Математические функции
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование
Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция), LIN (опция)
Система запуска
Характеристики
Значение
Диапазон уровня запуска
Внутренний
±6 делений от центра экрана
EXT
±0,8 В
Режим запуска
Авто, обычный, одиночный
Фильтрация
Срез ФВЧ (50 кГц), ФНЧ (5 кГц)
Блокировка уровня запуска
100 нс ~ 10 с
Запуск по фронту
нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса
условие запуска
положительная полярность импульса: >, <, =
диапазон установок
4 нс ~ 4 с
Запуск по ранту
условие запуска
положительная или отрицательная полярность: >, <, внутри диапазона <>
диапазон установок
4 нс ~ 4 с
Запуск по скорости нарастания
Условие запуска
положительная скорость: >, <, внутри диапазона
Ширина окна (время)
10 нс ~ 1 с
Запуск по N фронту
Тип фронта
нарастающий, спадающий
Время
40 нс ~ 1 с
Номер фронта
1 ~ 65535
Запуск по видеосигналу
Система
NTSC, PAL и SECAM
Стандарт
480P, 576P, 720P, 1080P, 1080i HDTV
Запуск по шаблону
Установка шаблона
H, L, X, нарастающий фронт, спадающий фронт
RS-232/UART запуск
Полярность
нормальная, инвертированная
Условие запуска
Start, Error, Check Error, Data
Скорость
2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская
Разрядность
5 бит, 6 бит, 7 бит, 8 бит
I2C запуск
Условие запуска
Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса
7 бит, 8 бит, 10 бит
Диапазон
0 ~ 127, 0 ~ 255, 0 ~ 1023
Длина
1 ~ 5 байт
Условие
CS, TimeOut
Значение удержания
100 нс ~ 1 нс
Разрядность
4 бит ~ 32 бит
Установка
H, L, X
CAN запуск
Тип сигнала
Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска
SOF, EOF, Frame Type, Frame Error
Скорость
10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки выбора
от 5% до 95%
Тип окна
Data, Remote, Error, OverLoad
Тип ошибки
Bit Fill, Answer Error, Check Error, Format Error, Random Error
FlexRay запуск
Скорость
2,5 Мб/с; 5 Мб/с; 10 Мб/с
Условие запуска
окно, символ, ошибка, TSS
USB запуск
Скорость сигнала
низкая, полная
Условие запуска
SOP, EOP, RC, Suspend, ExitSuspend
LIN запуск
Версия
1.Х, 2.Х, Обе
Условие запуска
Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error
ID диапазон
от 0 до 63
Сравнение данных
>, <, =,≠, ≤, ≥
Длина данных
1...8
Уровень
H, L
Скорость
19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User
Тип ошибки
Sync, Even-Odd, Checksum
Основные технические характеристики
Дисплей
Тип дисплея
диагональ 9” (229 мм) , ЖК, TFT матрица
Разрешение дисплея
800 (по горизонтали) × 480 (по вертикали) точек
Количество цветов
160 000 цветов
Послесвечение
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Отображение
точки, вектора
Выход для компенсации пробника
Выходное напряжение (типичное)
амплитуда 3 Вп-п
Частота (типичное)
Меандр 1 кГц
Интерфейс
Стандартный
2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND, 10MHz input/output
Питание
Напряжение
100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц
Потребляемая мощность
<120 Вт
предохранитель
3 A, T тип, 250 В
Массо-габаритные параметры
Габаритные размеры
440 мм × 218 мм × 130,0 мм (Ш*В*Г)
Вес
Около 4,8 кг (7,1 кг с упаковкой)
Стандартная комплектация
осциллограф
осциллографические щупы: пассивные пробники 350 МГц PVP2350– 4 шт
сетевой кабель
крышка на переднюю панель
USB кабель для подключения к ПК
краткое руководство по эксплуатации
Дополнительная комплектация
комплект для монтажа в стойку RM-DS4000
адаптер USB-GPIB
пассивный пробник RP2200
пассивный пробник RP3300A
пассивный пробник RP3500A
пассивный пробник RP5600A
пассивный пробник RP6150A
дифференциальный активный пробник RP7150A
высоковольтный пробник RP1300H
токовый пробник RP1001C
токовый пробник RP1002C
токовый пробник RP1003C
токовый пробник RP1004C
токовый пробник RP1005C
блок питания для токовых пробников RP1000P
дифференциальный высоковольтный пробник RP1025D
дифференциальный высоковольтный пробник RP1050D
дифференциальный высоковольтный пробник RP1100D
адаптер 50 Ом RT50J
опция декодирования RS232/UART SD-RS232-DS4000
опция декодирования I2C/SPI SD-I2C/SPI-DS4000
опция декодирования FlexRay SD-FlexRay-DS4000
опция декодирования CAN/LIN и запуск по LIN SD-AUTO-DS4000
комплект опций BND-MSO/DS4000
опция для анализа источников питания Ultra Power Analyzer UPA-DS
