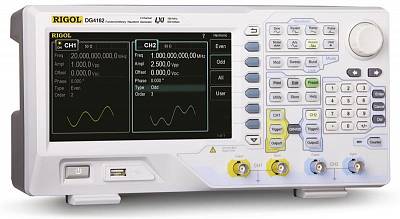

Универсальный генератор сигналов. 2 канала. Диапазон: 1 мкГц...100 МГц (Sin). Амплитуда вых. сигнала до 10 Впп; 150 встроенных форм сигналов. Частота сэмплир.: 500 Мвыб.; ЦАП - 14 бит; глубина записи - 16К. Фазовый сдвиг: 0..360. Модуляция: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM; режим качания частоты; режим пачек импульсов. Частотомер 200 МГц. DDS технология. Погрешность опорного генератора: 2 ppm. Интерфейс: USB device, USB host, LAN (поддержка LXI класс С). Дисплей: 7" TFT , 800 х 480; 16 М. Размеры: 313х160,7х116,7 мм. Вес: 3,2 кг.
DG4102
Подробное описание
Генератор сигналов Rigol DG4102 использует технологию прямого цифрового синтеза (DDS) и выполняет функции генератора сигналов произвольной формы, функционального генератора, генератора гармоник, аналогового и цифрового модулятора и частотомера. В генераторе сигналов Rigol DG4102 имеется два полностью идентичных канала с полной точной подстройкой фазы. Множество встроенных форм сигналов и типов модуляции делают генератор сигналов Rigol DG4102 универсальным средством при использовании в различных измерительных задачах.
Технические характеристики
Характеристика
Значение
Максимальная выходная частота
100 МГц
Количество каналов
2
Форма сигнала
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники
Частотные характеристики
Диапазон
синусоидальный сигнал
1 мкГц ~ 100 МГц
прямоугольный сигнал
1 мкГц ~ 40 МГц
импульсный сигнал
1 мкГц ~ 25 МГц
пилообразный сигнал
1 мкГц ~ 3 МГц
гармоники
1 мкГц ~ 50 МГц
белый шум (Гаусс)
полоса 80 МГц (-3дБ)
специальной формы
1 мкГц ~ 25 МГц
Разрешение по частоте
1 мкГц
Точность установки (18°C ~ 28°C)
2 ppm
Синусоидальный сигнал
Нелинейные искажения
DC-1 МГц
< -60 дБн
1 МГц - 10 МГц
< -55 дБн
10 МГц - 100 МГц
< -50 дБн
Коэффициент гармоник
< 0,1% (10-20 кГц)
Общие гармонические искажения
<0,2% (DC ~ 20 кГц，1 Вп-п)
Негармонические искажения
< -65 дБн (DC ~ 10 МГц)
Фазовый шум
-115 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания / спада
< 10 нс (1 кГц, 1 Вп-п)
Выброс
< 3 % (1 кГц, 1 Вп-п)
Коэф. заполнения
≤ 10 MГц
20% ~ 80%
10 мГц ~ 40 MГц
40% ~ 60%
> 40 MГц
50%
Ассиметрия
регулируемая
Джиттер (СКЗ)
2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность
< 1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия
0 ~ 100%
Импульсный сигнал
Длительность импульса
≥ 12 нс
Время нарастания / спада
≥ 7 нс
Период
от 40 нс до 1000000 с
Выброс
< 3 % (1 кГц, 1 Вп-п)
Джиттер (СКЗ)
2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала
16 К
Вертикальное разрешение
14 бит
Частота дискретизации
500 Мвыб/сек
Время нарастания
> 5 нс (1 Вп-п)
Джиттер (СКЗ)
2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
Интерполяция
выключена, линейная
Способ редактирования
по точкам, сегментами
Генератор гармоник
Порядок гармоник
≤ 16
Тип гармоник
четные, нечетные, все, пользовательские
Амплитуда гармоник
регулируемая
Фаза гармоник
регулируемая
Характеристики выхода:
Амплитуда (50 Ом)
1 мВп-п - 10 Вп-п (≤20 МГц)
Точность установки (1 кГц, >10 мВп-п, синус)
±(1%+2 мВ)
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом)
±0,1 дБ (≤10 МГц)
Единицы установки
Вп-п, Вскз, дБм
Разрешение
1 мВ или 3 бит
Смещение (50 Ом):
Диапазон
±5 В АС+DC
Точность установки
±(1% + 5 мВ +0,5% от амплитуды)
Выход сигнала:
Импеданс
50 Ом
Защита
от короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляции
AM , FM , PM , ASK , FSK , PSK , BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
AM Модуляция (AM) :
Несущая
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 50 кГц
Коэффициент модуляции
0% ~ 120%
ЧМ Модуляция (FM):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 50 кГц
ФМ Модуляция (PM):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции
2 мГц ~ 50 кГц
Девиация
0 ~ 360°
Частотная манипуляция (FSK, 3FSK, 4 FSK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний - для FSK
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
Фазовая манипуляция (PSK, BPSK, QPSK):
Несущая
синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник
Внутренний / Внешний - для PSK
Модулирующий сигнал
прямоугольный с коэффициентом заполнения 50%
Частота переключения
2 мГц ~ 1 МГц
OSK манипуляция:
Несущая
синус
Источник
Внутренний / Внешний
Период колебаний
8 нс ~ 200 с
Частота переключения
2 мГц ~ 1 МГц
ШИМ модуляция:
Несущая
импульсный
Частота модуляции
2 мГц ~ 50 кГц
Источник
Внутренний / Внешний
Модулирующий сигнал
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация
0%~100% длительности импульса
Вход внешнего запуска:
Диапазон напряжения
75 мВскз ~ ± 2,5 В DC+AC
Полоса
5 МГц
Импеданс входа
100 Ом
Режим свипирования (качания):
Форма
синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон
линейный, логарифмический, ступенчатый
Диапазон частот
от 1 мкГц до 100 МГц
Направление
Вверх / Вниз
Время свипирования
от 1 мс до 300 с
Время стояния / возврата
от 0 мс до 300 с
Источник запуска
Ручной, внешний, внутренний
Маркер
спадающий фронт или синхросигнал (программируется)
Режим пачек импульсов:
Форма
синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей
от 2 мГц до 100 МГц
Количество импульсов в пачке
от 1 до 1000000 или бесконечное
Начальная / Конечная фаза
от 0° до 360°
Внутренний период
от 2 мкс до 500 с
Стробированный запуск
Внешний запуск
Источник запуска
Ручной, внешний, внутренний
Задержка запуска
от 0 нс до 85 с
Частотомер:
Измеряемый параметр
Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон
1 мкГц ~ 200 МГц
Разрешение по частоте
6 разрядов/с
Диапазон периода
от 5 нс до 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)
DC связь
DC диапазон девиации
+1.5 В DC
1 мкГц ~ 100 МГц
50 мВскз ~ ±2,5 В AC+DC
100 МГц ~ 200 МГц
100 мВскз ~ ±2,5 В AC+DC
AC связь
1 мкГц ~ 100 МГц
50 мВскз ~ ±2,5 Вп-п
100 МГц ~ 200 МГц
100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения
диапазон частоты: 1 мкГц ~ 5 МГц
Коэффициент заполнения
0 ~ 100%
Параметры входа
Входной импеданс
50 Ом, 1 МОм
Тип свяи
AC, DC
ФНЧ
ON: полоса 250 кГц,
Аттенюация
включен: "х10", выключен: "х1"
Система запуска
Уровень запуска: ±2,5 В (0.1 %~ 100%)
Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета
1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Активация защиты
±7 В AC+DC (аттенюатор выключен, 1 МОм)
Вход запуска:
Уровень
TTL
Длительность импульса
> 50 нс
Запуск по фронту
нарастающий, спадающий выбирается
Время отклика (задержка запуска)
свипирование:< 100 нс, режим пачек < 300 нс
Выход запуска:
Уровень
TTL
Длительность импульса
> 60 нс
Максимальная частота
1 МГц
Вход/выход 10 МГц:
Вход внешнего опорного сигнала
Частота
10 МГц ± 50 Гц
Уровень
от 250 мВп-п до 5 Вп-п
Время блокировки
< 2 c
Импеданс
1 кОм, закрытый вход (AC)
Сдвиг фазы
Диапазон
от 0° до 360°
Разрешение
0,03°
Выход внутреннего опорного сигнала
Частота
10 МГц ± 50 Гц
Уровень
3,3 Вп-п
Импеданс
50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень
TTL-совместимый
Импеданс
50 Ом
Основные характеристики:
Тип дисплея
Жидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов
Питание
100~240 В АСскз，45~440 Гц, CATII
Интерфейс
USB устройство, USB host (2), LAN
Потребляемая мощность
не более 50 Вт
Рабочая температура
10 °C...40 °C
Габаритные размеры
313 х 161 х 117 мм
Вес
3,2 кг
